7．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。下图所示的模拟电路图符合要求的是

　　 A　　　　　　　 B　　　　　　　 C　　　　　　　 D

6．一个杯子放在水平桌面处于静止状态，下列各对力中，属于平衡力的是

A．桌子受到的重力和杯子对桌面的压力

B．桌子受到的重力和桌面对杯子的支持力

C．杯子受到的重力和杯子对桌面的压力

D．杯子受到的重力和桌面对杯子的支持力

5．如图(a)所示，木块与小车一起向右做匀速直线运动，某时刻观察到如图(b)所示的现象，由此可判断

A．小车突然加速运动

B．小车突然减速运动

C．小车保持匀速运动

D．小车可能做加速、也可能做减速运动

4．近年来，我国城市建设和发展越来越注重以人为本，如城区汽车禁鸣、主干道路面铺设沥青、住宅区道路两旁安装隔音板等，这些措施的共同点是

A．绿化居住环境 　　　　　　　　　　　　　　　　　 B．缓解“热岛效应”

C．降低噪声污染　　　　 　　　　　　　　　　　　　　 D．减少大气污染

3．在真空中传播的电磁波具有相同的

A．波速　　　　 　　　 B．波长　　　　 　　　　　　　 C．频率　　　　 　　　　　　　 D．能量

2．关于能源，下列说法正确的是

A．煤、石油属于可再生能源　　　　　　 　　　 B．天然气属于可再生能源

C．太阳能属于不可再生能源　　　　　　 　　　 D．核能属于不可再生能源

1．同种元素的粒子尺度由小到大排列的是

A．原子核、质子、电子　　　　　　　　　　　　　 B．质子、原子核、原子

C．质子、原子核、中子　　　　　　 　　　　　　　 D．原子、原子核、质子

23．如下图所示的电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。问：

(1)每分钟该电动机消耗的电能是多少，

(2)已知电流通过导体时产生的热量Q=I²Rt(其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间)，若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生的热量是多少?

(3)这台电动机每分钟所做的机械功是多少?

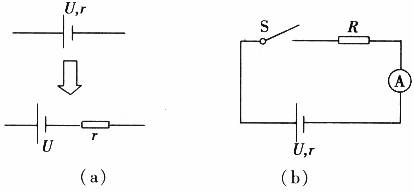

22．干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。实际使用时，可以把干电池看成一个理想的电源(即电阻为零)和一个电阻r串联组成，如下图(a)所示。

用图(b)所示的电路可以测量出一个实际电源的电阻值。图中R=14Ω,，开关S闭合时，电流表的读数I=0.2A，已知电源电压U=3V，求电源电阻r的大小。

21．一辆汽车在水平路面上匀速行驶

(1)若汽车的牵引力用F表示，速度用v表示，发动机的功率用P表示，请你推导出F、v与P之间的关系式P=Fv

(2)若汽车的发动机在90kW的额定功率下工作，此时汽车匀速行驶的速度大小为30m／s，求牵引力F的大小和所受阻力f的大小。
