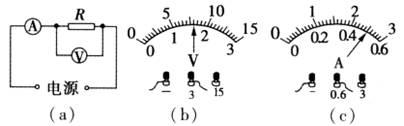

20．用电压表和电流表可以测量未知导体R的电阻值(即伏安法测电阻)，图(a)为一种测量方案的原理图(不考虑多次测量．图中用“电源”表示电路的其它部分)。

(1)某次实验时电压表和电流表的读数如图(b)所示，电压表的读数为_______V，电流表的读数为_______A，则电阻的测量值R=_______Ω，

(2)考虑到电压表的电阻对电路的影响，必然会给测量结果带来误差．那么用这种方案测量出来的电阻值_______(选填“大于”、“小于”或“等于”)真实值，其原因是_______。

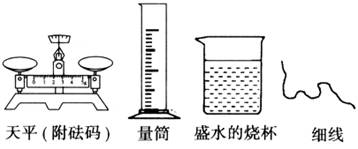

19．科学家研制出来的新合金材料越来越多，我们可以通过测量密度的方法来大致了解这些材料的物质特性。现有一块体积较小的不规则合金材料(不溶于水)，请你从实验操作的角度，将测量其密度的过程较为详细地补充完整。提供的实验器材如图所示。

(1)把天平放在水平的工作台面上，将游码移到标尺的最左边，通过调节平衡螺母使天平平衡，

(2)______________________________________________________________________；

(3)_____________________________________________________________________；

(4)用测得的物理量符号表示该材料的密度ρ=_______。

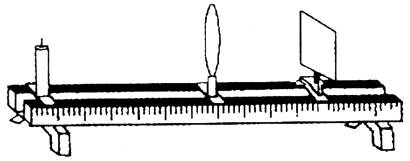

18．我们都做过“探究凸透镜成像规律”的实验，下图为该实验的装置图。实验时首先利用太阳光测出所使用的凸透镜的焦距f。请你认真思考下面的四种实验设计方案后，回答问题：

　　 甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出凸透镜成像的规律。

　　 乙：除甲中的做法外，还应该把蜡烛放在大于2f的某一位置和大于f、小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律。

　　 丙：把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随蜡烛位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜成像的规律。

　　 丁：与丙不同的是，将蜡烛从靠近凸透镜的位置逐渐远离，其它步骤相同。

　　 以上四种方案中，哪些是科学合理的：_______(选填“甲”、“乙”、“丙”、“丁”)

17．小红在做“探究串联电路电压的规律”实验时，连好了如下图所示的电路，闭合开关S后发现L₁正常发光，L₂只能微弱发光，以下对于这一现象产生原因的分析中，合理的是

A．灯泡L₂发生了断路　　　　　　　　　　 B．灯泡L₂发生了短路

C．由于灯泡L₂的电阻较大，其实际功率较小

D．由于灯泡L₂的电阻较小，其实际功率较小

16．牛顿第一定律指出，惯性是物体的固有属性，一切物体都具有惯性。下图中惯性最大的是　　

A．滑雪的运动员B．静止的磁悬浮列车　 C．飞奔的猎豹　　 D．漂浮的氢气球

15．物理学中用光线来描述光的传播路径，用磁感线来描述磁场，以下说法正确的是

A．光线是真实存在的　　　　　　　 　　　 B．磁感线是真实存在的

C．光作为一种电磁波是真实存在的D．磁感线描述的磁场不是真实存在的

14．下列关于功、能和热量的描述中正确的是

A．“嫦娥一号”飞船在加速升空的过程中，机械能的总量保持不变

B．地震形成的“堰塞湖”有潜在的危险性，是因为积蓄在高处的湖水有很大的重力势能

C．物体的温度越高，具有的热量就越多

D．物体的内能越多，具有的功就越多

13．青藏铁路建成后．乘高原列车去西藏旅游的人越来越多。与普通列车相比，高原列车内还配有供氧系统和医疗应急系统，这样做是因为高原上

A．大气压强小，空气中含氧量小　　 　　　 B．大气压强大，空气中含氧量大

C．大气压强小，空气中含氧量大　　 　　　 D．大气压强大，空气中含氧量小

12．水具有比热容大的特点，下列生活和生产中的现象与此特点无关的是

11．以下说法正确的是　　　

A．固体在熔化成液体的过程中，温度一定升高

B．研究物体的运动时，一定要选择地面上静止的物体为参照物

C．液体的压强与液体的密度和深度有关

D．人耳能听到火山爆发和地震时产生的次声波
