2．1969年7月21日，美国“阿波罗”11 号太空船宇航员阿姆斯特朗和奥尔德林驾驶着名叫“鹰”的登月舱平稳地降落在月球上，完成了人类首次到达地球以外天体的壮举，如下图所示为宇航员到达月球及在舱外工作的照片。下列关于登月舱和宇航员在月球上的一些说法中，正确的是

A．登月舱在月球上的质量大于它在地球上的质量

B．登月舱在月球上受到的重力等于它在地球上受到的重力

C．在舱外，宇航员之间的对话需要借助于电子通讯设备，主要原因是月球上没有空气，真空不能传播声音

D．在舱外，宇航员之间的对话需要借助于电子通讯设备，主要原因是太空中噪声太大

1．如图所示，小张同学将一只薄凸透镜放在花盆前，通过透镜观察到的花是正立的，则

A．此时通过透镜看到的是花的缩小的虚像

B．此时通过透镜看到的是花的放大的实像

C．如果让透镜移近花盆一些，透镜所成的花的像将变大一些

D．如果让透镜逐渐远离花盆，透镜所成的有可能是花的倒立实像

27．(6分)在“探究物质的密度”的实验中，如下图所示是我们实验用的天平，砝码盒中配备的砝码有100g、50g、20g、10g、5g等。

请填写下列空格：

(1)调节天平时应将________移至零刻度处，然后调节________，使天平横梁平衡。

(2)小王同学进行了下列实验操作：

A．将烧杯中盐水的一部分倒入量筒，测出这部分盐水的体积V；

B．用天平测出烧杯和盐水的总质量m_l；

C．用天平测出烧杯和剩余盐水的总质量m₂；

以上操作的正确顺序是：________________ (填字母代号)。

(3)小王测量烧杯和盐水的总质量m_l时，估计盐水和烧杯的总质量在150g左右。试加砝码时，应用镊子夹取100g、50g砝码各1个放入右盘中，若指针右偏，则应取下______g砝码，试加上其它砝码，同时调节游码。

(4)下图是小李同学在实验操作过程中的情况。他的错误是：________________________

__________________________________________。

B 卷(共20 分)

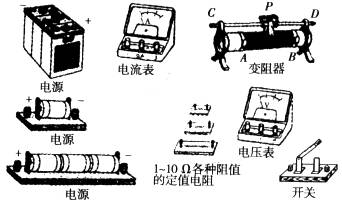

26．(8分)在“探究电流与电阻的关系”的实验中，老师提供的实验器材如图所示(各个电源两端的电压保持不变，各个定值电阻受温度的影响可以忽略)。请选用合适的器材，完成实验探究。

(1)你认为电流与哪些因素有关？答：____________________________。

(2)本实验中，需要保持______________不变。

(3)在方框内画出你设计的实验电路图。

(4)小杨设计的实验方案中，使用了滑动变阻器，在实验中，滑动变阻器不解起到的作用是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．控制电路中的电流大小，保护电路

B．保持定值电阻两端的电压不变

C．改变电源电压

25．(6分)某汽车以72㎞/h 的速度匀速行驶时，汽车牵引力的功率是6×10⁴W 。汽车以该速度匀速行驶了2000m 。求：

(1)汽车牵引力在这段路程中做的功是多少焦？

(2)汽车牵引力为多少牛？

24．(6分)某电炉的额定功率是1.1kw , 额定电压是220V ，接入某电路时，测得通过它的电流为4A 。求：

(1)电炉的电阻是多少？

(2)电炉的实际功率是多少？

计算题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分。

23．(4分)(1)如下图所示，物体受到水平向右的拉力作用，在水平地面上做匀速直线运动，请你画出物体在竖直方向上所受到力的示意图。

(2)如下图所示，一束单色光从空气射到玻璃三棱镜的AB面，请画出从AC 面出射的折射光线。

22．在检查视力时，医生让小王观察前方平面镜中的视力表来确定视力。实际上，视力表在小王的后方，他在镜中看到的是视力表_____立、等大的虚像。若小王的眼睛到虚像的距离为5m ，眼睛到平面镜的距离为2.3m ，则他的眼睛到实际的视力表的距离为_____m。

21．请你举出一个防止惯性带来危害的事例：_________________。请你举出一个生活或生产技术中减小摩擦力的事例：_____________________。

20．下图所示的实物图，是教材第十五章第二节“探究电流做功快慢与哪些因素有关”的实验电路。实验中，要测出：电流表示数I ，电压表示数U ，煤油的温度变化值△t,________，通电时间t。查表可知煤油的比热容为c。则煤油吸收的热量的计算式为Q＝________。由能量关系可知电功W＝Q，由电功率的定义式P＝W/t可以计算出电功率，再与U 、I 比较即可得出实验结论。
