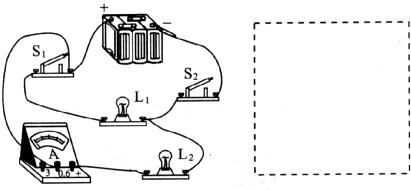

18．如图是用电流表测通过L₁电流的实物图，且通过灯L₁的电流约为1A．图中有三处错误，请指出，并在右边虚线框内画出正确的电路图。

　　 (1)_________________________________________________________________

　　 (2)_________________________________________________________________

　　 (3)_________________________________________________________________

17．如图所示，当开关S闭合时　　 (　 　　)

　　 A．三盏灯都亮

　　 B．三盏灯都不亮

　　 C．L₁不亮，L₂和L₃亮

　　 D．L₁和L₂不亮，L₃亮

16．甲、乙两个物体体积之比为1：3，密度之比为2：1，比热容之比为2：1，若使它们升高相同的温度，则它们吸收的热量之比为 (　　 )

　 　A．4：3　 　 B．4：1 　　　　　　 C．2：3　　　　 D．1：1

15．体积相同的甲、乙两金属块，已知c_甲：c_乙=2：5，_甲：_乙=3：l，让它们放出相同的热量后互相接触，则　 (　 　)

　　 A．它们之间不发生热传递　　 　　　　 B．热从甲传递给乙

　　 C．热从乙传递给甲　　 　　　　　　　　　 D．条件不足，无法判断

14．下列说法中，正确的是　　 (　 　)

　 　A．物体吸收热量，温度一定升高　　 　　 B．物体内能增加，一定吸收热量

　 　C．物体温度不变，内能也可能增加　　 D．以上说法都不正确

13．如下图所示，两球M、N的质量相等，悬线长为OM<O’N，把两悬线拉到同一水平位置再放开小球，则两球经过最低位置时　 ( 　　)

　 　A．两球的势能一样大

　 　B．两球的动能一样大

　 　C．N球的动能大于M球的动能

　 　D．M球的速度等于N球的速度

12．如图所示，是脚踩式垃圾箱的示意图，下列说法中，正确的是　　 ( 　　)

　　 A．两杠杆均为省力杠杆　　 　　　　　　 B．两杠杆均为费力杠杆

　　 C．ABC为省力杠杆 　　　　　　　　　　　 D．A’B’C’为省力杠杆

11．一个人用棒挑着重物像下图中甲、乙那样扛在肩上行走，比较这两种方法，错误的说法是 　( 　　)

　　 A．照图乙那样胳膊费力些

　　 B．两种扛法肩受到的力相同

　　 C．两种扛法脚对地面的压力相同

　　 D．两种扛法，阻力和动力臂相同，乙比甲阻力臂长，动力也就比甲大

10．如图所示，用力推放在水平地面上的一只箱子，但没推动，这是因为　 ( 　　)

　　 A．箱子的质量太大　　 　　　　　　　　　 B．推力小于箱子与地面的摩擦力

　　 C．箱子的重力大于推力　 　　　　　　　 D．推力等于箱子对地面的摩擦力

9．一个物体受至两个力的作用，且这两个力的三要素完全相同，则下列说法中，正确的是 (　　 )

　　 A．这两个力一定是一对平衡力　　 　　　　 B．这两个力可能是一对平衡力

　　 C．这两个力一定不是一对平衡力　　 　　 D．以上说法都不正确
