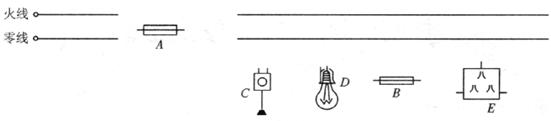

19．如下图所示，A、B为保险盒，C为开关，D为螺丝口灯泡，E为接大功率用电器的三孔插座．请把这些元件接入家庭电路中．

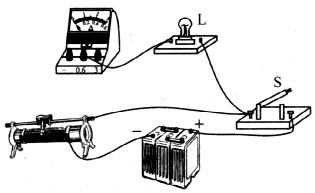

18．如下图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零．

17．加在某定值电阻两端的电压从6 V增加到8 V，通过该定值电阻的电流变化了100mA，则该电阻的电功率变化为　　 (　　 )

　　 A．1．4W　　 　　 B．1．8W　　 　　　　　　 C．2W　　 　　　　　 D．3．2W

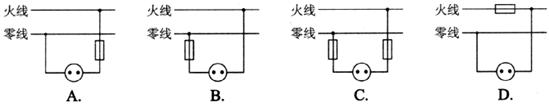

16．如下图所示，某家庭电路中安装了准备接大功率用电器的插座，为确保安全，专门配了保险盒．在下面四种电路中，最理想的是　 (　　 )

15．如下图所示，在电磁铁德上方悬挂磁铁，磁铁挂在弹簧下端，要使弹簧的长度变大，下列措施中一定能达到目的的是　　 (　　 )

　　 A．S断开，P向左移动

　　 B．S断开，P向右移动

　　 C．滑片P不动，开关S由断开到闭合

　　 D．开关S由断开到闭合，同时滑片P向右滑动

14．电炉丝坏了，去掉1／4后，仍接在原电源上，在相同的时间内产生的热量与原来产生的热量之比为　　 ( 　　)

　　 A．4：3　　 　　　 B．3：4 　　 　　　 　　　 C．4：1　　 　　　　 D．1：4

13．照明电路的电压为220V．对人体来说，一般情况下36V以下的电压是安全的，通过人体的电流等于1mA时会引起麻的感觉，通过人体的电流等于30mA时有生命危险．根据以上数据，估算普通人体电阻最接近于　 ( 　　)

　　 A．1×10²　　 　 B．1×10³　 　　　　　　 C．4×10⁴ 　　　　 D．2×10⁵

12．两根电阻丝的电阻为R₁、R₂，且R₁>R₂，接在一电压不变的电源上，用来加热一壶水．欲使水的温度升高得快，应采取的办法是　　 (　　 )

　　 A．先把两根电阻丝串联后接到电源两端

　　 B．先把两根电阻丝并联后接到电源两端

　　 C．单独使用电阻较小的电阻丝R₂接在电源两端

　　 D．单独使用电阻较大的电阻丝R₁接在电源两端

11．假设所有导体都没有电阻，当用电器通电时，下列说法正确的是　 ( 　　)

　　 A．白炽灯仍然能发光　　 　　　　 　　　 B．电动机仍然能转动

　　 C．电饭锅仍然能煮饭　　 　　　　　　　 D．电熨斗仍然能熨衣服

10．下列装置中，可以将电能转化为机械能的是　　 (　　 )

　　 A．电动机　 　　　 B．电磁铁　　 　　　　　　 C．电灯　 　　　　　 D．发电机
