16．如下图所示，甲、乙两只相同规格的小灯泡，当滑动变阻器的滑片P向左滑动时，则　　 ( 　　)

　　 A．甲变亮，乙变亮　　 　　　　　　　　　 B．甲变亮，乙不变

　　 C．甲变暗，乙变暗　　 　　　　　　　　　 D．甲变暗，乙不变

15．如下图所示，甲为弹簧秤，乙为磁铁(上端是N极，下端是S极)，当开关S闭合后，将弹簧秤自A向B水平移动时，弹簧秤的示数是　　 (　　 )

　　 A．逐渐增大　　 　　　　　　　　　　　 B．逐渐减小

　　 C．先减少后增大　　 　　　　　　　 D．先增大后减小

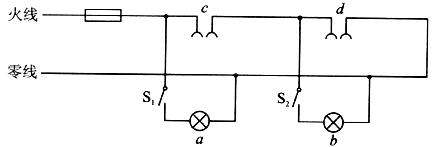

14．在家庭电路中，安装了两只电灯和两个插座，如下图所示，其中正确的是　 ( 　　)

　　 A．灯泡和S₁ 　　 B．灯泡b和S₂ 　　 C．插座c　　　　　　　 D．插座d

13．如图所示电路，L₁、L₂分别标有“12V，8W”和“12V，4W”的字样，连在12V的电源上，下列说法中正确的是　 (　　 )

　　 A．S₁、S₃闭合，S₂断开时，灯L₁比L₂亮

　 　B．仅闭合S₁时，灯L₁比灯L₂亮

　　 C．仅闭合S₂时，灯L₁比灯L₂亮

　　 D．S₁、S₂、S₃均闭合时，灯L₁亮，灯L₂不亮

12．家庭电路中的保险丝熔断了，以下原因中不可能的是　　 (　　 )

　　 A．使用的用电器的总功率过大　　 　　　 B．拉线开关中两根导线的线头相碰了

　　 C．保险丝的规格不符合规定的要求　　 D．插头中的两根导线线头相碰了

11．三盏电灯甲、乙、丙分别标有“220V 40W”、“110V 40W”和“36 V 40W”字样，当它们都在其额定电压下丁作时，则　　 ( 　　)

　　 A．甲较亮　 　　　 B．乙较亮　　 　　　　　　 C．丙较亮　　 　　　　　　 D．一样亮

10．已知两条电阻丝的阻值R₁>R₂，分别用P₁和P₂表示它们的电功率，下列说法中不正确的是　　 (　 　)

　　 A．当电阻丝R₁和R₂串联接入电路中时，电功率为P₁>P₂

　　 B．当电阻丝R₁和R₂并联接入电路中时，电功率为P₁<P₂

　　 C．电功率P₁一定大于P₂

　　 D．电功率P₁可能大于P₂也可能小于P₂

9．某村民家中的五盏电灯突然全部熄灭了，经检查保险丝并未熔断，用测电笔测试室内各电路时，氖管都发光，由此可知，此村民家庭电路的故障原因是　　 (　 　)

　　 A．进户火线开路　　 　　　　　　　 B．进户零线开路

　　 C．灯泡全部烧坏　　 　　　　　　　 D．电路某处短路

8．要使电热器在单位时间内供热减少一半，以下方法中正确的是　　 (　 　)

　　 A．电阻丝不变，把加在它两端的电压减小一半

　　 B．电阻丝不变，把通过它的电流减小一半

　　 C．保持电压不变，把电阻丝的电阻减小一半

　　 D．把电热器的电阻和加在它两端的电压均减小一半

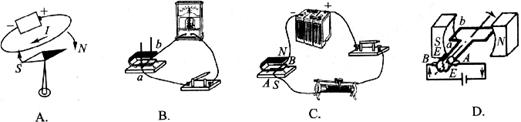

7．如下图所示的四个实验装置中，用来研究电磁感应现象的是
