24．(4分)如图所示，在研究物体动能与哪些因素有关的实验中，将A．B、C三小球先后从同一装置的_A、_B、_C高处滚下(，)．推动纸盒运动一段距离后静止。

(1)要研究动能与质量的关系，我们应选择　　　　 两图来进行比较．

(2)从图中可以看出A、B、C三个球刚到达水平面时，　　　　　 球的动能最大。

23．(4分)在探究杠杆平衡的实验中。

(1)实验的目的是　　　　　　　　　　　　　　　 。

(2)没挂钩码前要先调节杠杆两端的螺母，使杠杆在　　　　　 位置平衡。

22．(6分)小王用天平和量筒测量矿石的密度，

(1)有如下一些实验步骤：

①用调节好的天平测出矿石的质量m；

②向量筒中倒进适量的水，测出这些水的体积V₁；

③根据密度的公式，求出矿石的密度；

④将矿石浸没在量筒内的水中，测出矿石和水的总体积V₂．

他应采用的正确的实验步骤顺序应为下列选项中的　　　　 ．(填字母代号)

A．①②③④　　 B．①②④③　　 C．②③①④　　 D．②③④①

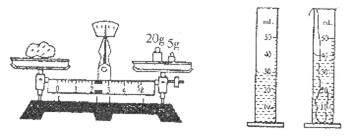

(2)由图可知，矿石的质量为　　　 g，矿石的体积为　　　 cm³．矿石的密度为　　　 g／cm³．

21．(4分)小明同学想测量一下自身的功率大小，他想到了采用上楼、举重、引体向上等各种方法，请你选择其中一种方法，简述测量过程(应测量哪些物理量，功率的表达式)。

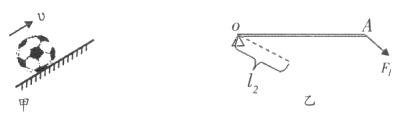

20．(4分)(1)一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。

(2)如图乙所示，杠杆AO在力F₁、F₂的作用下处于静止状态，L₂是力F₂的力臂，试在图中画出力F₁的力臂L₁和力F₂。

19．一辆被查处的核定载重20t的大货车，连车带货超过100t，相当于两节火车车厢的载重量．车辆超载问题严重，路面和桥梁不堪重负，恶性交通事故时有发生．请你运用所学物理知识，说说车辆超载的危害有哪些?(写出两点即可)

(1)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(2)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

18．小明同学在量筒中装入密度为的某种液体，液面距量筒底高H，液体对量筒底的压强为　　　 ，在距量筒底H处液体产生的压强是　　　　 (计算结果用字母表示)。

17．在探究浮力的实验中，小明同学将一块质量为78g的铁块悬挂在弹簧测力计的挂钩上：

　　 (1)当她手提弹簧测力计将该铁块缓慢放入水中的过程中，发现弹簧测力计的读数逐渐　　　　 ；当铁块完全浸入水中后，改变它在水中的深度，弹簧测力计的读数　　　　 。(填“变大”、“变小”或“不变”)

　　 (2)当铁块完全浸入水中后，弹簧测力计的读数应该是　　　 N。(铁的密度是7.8×103 kg／m³，g=10N／kg)

16．如图是用来说明原子内部结构的示意图．由图可知：原子是由　　　　 和　　　 组成，原子核由中子和　　　　 组成，中子由　　　　　 组成。

15．在不计绳重和摩擦的情况下，分别用如图所示的甲、乙两个滑轮组将重物匀速提升相同的高度，则机械效率、和拉力做的功W_甲、W_乙(　　 )

A．=，W_甲=W_乙 B．>，W_甲>W_乙

C．<，W_甲<W_乙 D．>，W_甲<W_乙
