2．如下图所示，早晨的太阳光与水平方向成30^o角射到一水平放置的平面镜上，经面镜反射斤，反射角为__________；随着时间的推移，从早晨到中午，反射角将__________(填“增大”、或“不变”或“减小”。)

1．课堂上老师讲课的声音是由声带的____________产生的，它是通过___________传入我们耳中的。我们能分辨出不同老师的声音，这主要是因为他们各人发出声音的_________不同。

25．两电阻a、b各自的电流和电压关系如图甲所示

(1)电阻a阻值多大?

(2)如果把2个电阻连成如图乙所示时，电流表示数为0.2A，求①电阻b的功率。②电阻a、b在1分钟内消耗的电能之和。

24．小明的爸爸刚买了-电热水器，同来发现上面标有“220V 1000W” (1)电热器正常工作时电流多大?(小数点后保留l位数)　 (2)如电热器正常工作，在电热水器中装入1 kg

20℃水，问需多长时间将水烧开?(大气压为标准大气压，不计热量损失)

23．在研究电磁现象的实验中，如图所示，发现①ab棒向右运动时，电流表指针向左偏，②ab棒向左运动，电流表指针向右偏，③将磁铁N、S极对换放置后，ab棒向右运动，电流表指针向左偏，由④和②比较说明感应电流的方向与____________有关，由________________比较说明，感应电流的方向与磁感线的方向有关。

22．下图为通电螺线管和一小磁针静止时的情形，请在图中标出电流方向、通电螺线管的磁极名和小磁针的磁极名。

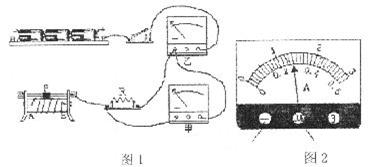

21．伏安法测电阻

(1)在图1中完成实验连接图，并在下边方框内画出电路图。

(2)在图1中甲表应为________________表。

(3)当闭合开关后，电压表示数为5．6伏，电流表由图2中读出为___________，则待测电阻为__________________欧。待测电阻的电功率此时为_________________。

20．电源是将其他形式的能转化为__________的装置。

19．一代伟人毛泽东在《沁圆春．雪》中写到：“北国风光，千里冰封，万里雪飘”，形成这种自然景象的主要物态变化是______和________。

18．如图所示R₁ =5 R₂=10 R ₃=15，某同学将一电流表接在R₂的两端发现示为1.5A，据此可推知电阻_______________短路。电压U=_______V。
