20．如图13所示，电路连接正确，通电后小磁针指向如图所示(涂黑端袭示N极)．请在圈中标出螺线管的磁极、电源的“+"、“一”极，并画出螺线管的绕法．

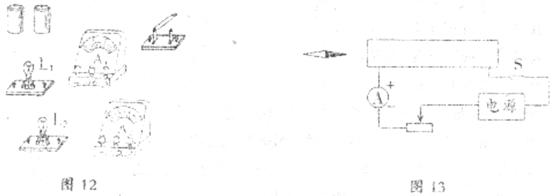

19．现有如图12所示的仪器，两个小灯泡L₁、L₂完全相同，小明连接好电路闭合开关后，电流表A₁的示数为0.4A，电流表A₂的示数为0.8A．请你在图l2上用笔画线将实物图连接起来．

18．保险丝是用铅锑合金制作的，铡微保险丝的这种材料具有__________、___________，的特点，选这种材料制作保险丝的原闲是：________________________________________。

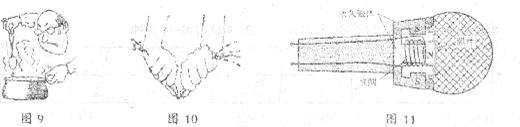

17．当你唱卡拉OK时，要用到话筒(麦克风)，话筒的种类很多，图11动圈式话简构造示意图．当你对着话筒说话或唱歌时．产生的声音使膜片________，与膜片相连的线圈也跟着一起________，线圈在磁场中的这种运动．能产生随蒋声音的变化而变化的________．放大后，通过扬声器还原成声音．

16．在图9中，放在热汤中的金属勺子很快变得烫手，按照图l0所示的方法将铁丝快速她弯折十余次，然后用手指触摸一下也感觉烫手．烫手的原因是_____________________．前者是利用________________的方法改变厂它的内能．后者是利用________________的方法改变了内能。

15．生活处处皆物理，留心观察皆学问．下面几个生活中常见的物理现象，各属于什么物态变化．

　　 (1)湖面结冰：________________．

　　 (2)严冬玻璃窗上结有“冰花”： ________________________

　　 (3)放在衣箱中的卫生球过一段时间消失了：________________________

14．如图8所示，灯泡上标有“PZ 220V 25W”样。请你回答：PZ表示______,220V表示_________，20W表示__________．

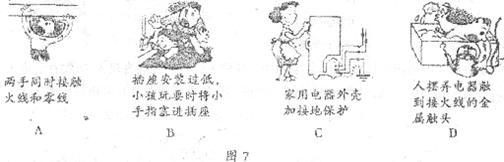

13．图7所示的四幅图中，不符合安全用电的做法是

12．物质的状态改变时体积发生改变．有关说法正确的是

　　 A．主要是由于构成物质的分子在排列方式上发生变化

　　 B．固态物质具有一定的形状和体积，是因为构成它们的粒子间有强大的作用力

　　 C．气态物质的分子的间距很大，分子间作用力极小，容易被压缩

D．液态物质的分子间的作用力较固态分子间的作用力大
