2．内燃机在做功冲程中，高温气体迅速膨胀而做功，此时气体的温度和内能变化的情况是

A．温度降低，内能减小　　 　　　　　　　　　　　　　 B．温度不变，内能不变

C．温度升高，内能增大　　　　　　　　　　　　　　　　 D．温度降低，内能增大

1．下列现象中，支持分子间存在引力的证据是

A．两块表面光滑的铅块相互紧压后会粘在一起

B．固体和液体很难被压缩

C．磁铁能吸引大头针

D．破镜不能重圆

23．(9分)微波炉是一种清洁卫生无污染，效率较高的家用电器。某微波炉的铭牌如下表所示。将体积为200ml、初温是20℃的水放入该微波炉中用最大功率加热1min，取出后测得水温是40℃。若水的比热容为。求：

(1)加热过程中消耗的电能是多少？

(2)加热过程中，水吸收的热量是多少？

(3)完全燃烧多少克酒精放出的热量恰好等于(2)中水吸收的热量？(酒精热值为)

22．(7分)如下图所示，电源电压为24V，并且保持不变，滑动变阻器的最大阻值为36，小灯泡上标有“12V 　6W”的字样，R₀的阻值为48，电流表的量程为0-3A。

(1)当S闭合，S₁、S₂都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值是多少？

(2)闭合S、S₁、S₂时，为了保证电流表的安全使用，滑动变阻器的变化范围为多少？

21．(8分)在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样。

(1)小红根据电路图连接了如下图所示的实验电路，小刚检查后发现有一根导线连接有错误。请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线。

(2)电路改正后，小红闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变。出现故障的原因可能是________________。

(3)故障排除后，开始进行实验，小红根据测出的数据，在下图中画出了小灯泡电流电压变化的关系图像。由图可以判断，小灯泡的额定功率为________W，此时灯泡的电阻为________。当实际电压为1V时，灯泡的实际功率为________W。

(4)根据上图还可以判断，小灯泡灯丝的电阻随电压的增大逐渐________，原因是______________________________________________。

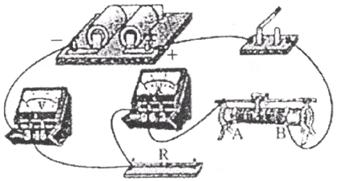

20．(7分)小明为了探究电流与电压的关系，已连接如下电路(电源为两节新干电池)：

(1)同桌又补了一根导线，使电路完整。请你在下图中画出这根导线。

(2)闭合开关前，应将滑动变阻器的滑片滑到________端(请选“A”或“B”)，此时滑动变阻器可以起到________________________的作用，在这个实验中，滑动变阻器的另一个作用是________________________。

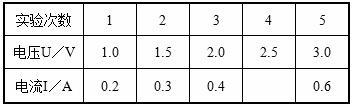

(3)小明正确操作测得数据如下，电流表第4次示数如下图，请你帮小明填入下表空格中。

(4)根据表中的数据在坐标纸上描点，然后将这些点用平滑曲线连接，画出I-U关系图像。

(5)通过分析记录的数据和图像，我们可以得到的规律是：________________________。

19．(3分)在探究水的沸点的实验中：

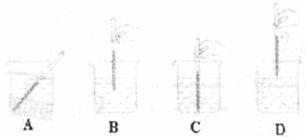

(1)小明观察到同学们测水温的操作有下图中所示四种，你认为正确的是(　　 )

(2)当水沸腾的时候，小明的温度计的示数如下图所示，此时水的沸点是________℃；如果继续给沸腾的水加热，水的温度________(选填“升高”、“不变”或“降低”)。

18．(2分)如下图是两个电阻并联的示意图，请在图中“等号”的右边方框内画出两个电阻并联后的总电阻示意图。

17．(2分)在下图所示的电路的○里填上适当的电表符号，使电阻R₁与R₂并联。

16．四冲程内燃机有四个冲程，分别是吸气、压缩、做功、排气冲程，其中机械能转化为内能的冲程是_________冲程。
