5．小红在做“探究串联电路电压的规律”实验时，连好了如下图所示的电路，闭合开关S后发现L₁正常发光，L₂只能微弱发光，以下对于这一现象产生原因的分析中，合理的是

　　　 A．灯泡L₂发生了断路

　　　 B．灯泡L₂发生了短路

　 　 C．由于灯泡L₂的电阻较大，其实际功率较小

　 　 D．由于灯泡L₂的电阻较小，其实际功率较小

4．对于下列四幅图解释错误的是

A．下滑时臀部有　　　　 B．冷天人们喜欢　　 C．水的比热容大　 D．酒精蒸发吸热

　 热的感觉是由于　　　　 搓手取暖是由于　　　 用来冷却发动机　　 用来给高烧病人

　 摩擦做功　　　　　　　 热传递改变内能　　　　　　　　　　　　 降温

3．家用的手电筒用干电池作电源．正常发光时电流为0.32A. 小灯泡的电功率接近

　　 A．1W　　 　　　　　　　　 B．10W　　 　　　　　　　　 C．0.1KW 　　　　　　　 D．1KW

2．暑假去植物园游玩，同学们的感受与物理知识的联系不正确的是

　　 A．在园内散步时闻到花香，是升华现象

　　 B．中午坐公园的椅子感觉很烫，是热传递改变了物体的内能

　　 C．人出汗后，微风吹过感到凉爽，是因为汗液蒸发加快，带走更多的热量

　　 D．同学们感到植物园是避暑的好去处，是因为园内树木多且有人工湖，起到调温作用　

1．1.7万吨海南沙子用于北京奥运会沙滩排球场地。“磁选”是对沙子进行处理的工序之一，“磁选”是选走沙子中的

　　 A．粗的沙子和小石块　　 　　　　　　　　　　　　　　　 B．铁钉、铁片

　　 C．玻璃和塑料碎片　　 　　　　　　　　　　　　　　　　　 D．铜、铝碎片

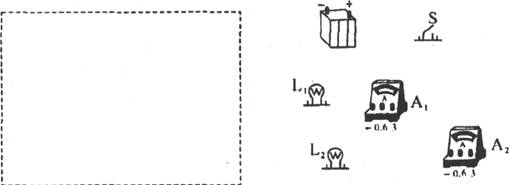

5．如下图所示，现有一个电池组、两只电流表A₁和A₂、两只相同小灯泡L₁和L₂、一个开关、导线若干(用笔画线代替导线)。请你设计一个电路，要求开关闭合后L₁与L₂并联；两只电流表接在电路中，且电流表A₁的示数大于A₂的示数。

(1)请在虚线框中画出你所设计的电路图；(6分)

(2)按照你设计的电路图，将图中的元件连接起来。(导线不要交叉)(5分)

4．小阳在“观察水的沸腾”的实验中，绘出了温度随时间变化的图像，如下图所示。(6分)

(1)从图像中可知，水的沸点是__________℃。

(2)小阳发现自己组的水比邻组的先沸腾，提前沸腾的原因可能是______________ ______________________________(写出一种即可)。

(3)她还发现邻组测得的沸点比自己的测量结果低1℃，认为是邻组在实验中温度计的玻璃泡碰到了烧杯底造成的，她的想法正确吗？__________。(填“正确”或“错误”)．

3．下图中温度计的读数为__________℃，该温度计的测量范围是__________℃。该温度计使用时带来的不便之处是______________________________。(3分)

2．如下图所示是观察模拟眼球成像实验示意图，回答下列问题：(5分)

(1)在此实验中，凸透镜相当于眼睛中的__________，白纸板相当于眼睛中的____________________。

(2)如果该示意图表示的是近视眼模型，为了使白纸板上的像由模糊变得清晰，应该在凸透镜右侧戴上由__________透镜制成的眼镜。

(3)为了保护视力，你认为应注意：①___________________；②___________________。

1．如下图，去掉罐头盒两端的盖子，给一端蒙上橡皮膜，并用橡皮筋扎紧。对着火焰敲橡皮膜，火焰__________动(会或不会)，这一现象说明__________________________。(3分)
