27．下图是探究滑动摩擦力跟哪些因素有关的实验装置，用弹簧测力计匀速拉动同一长方体木块所做四次实验，其中甲和丙为同一水平木板表面，乙和丁为同一水平棉布表面。

(1)观察图甲和乙得出的结论是　　　　　　　　　　　　　　 。

(2)观察图甲和丙得出的结论是　　　　　　　　　　　　　　 。

26．在下图的四个实验装置中，甲图实验证明：平面镜成等大、正立的　　　 像；乙图是用来研究　　　　　　 现象的；丙图实验在两张纸中间吹气，会发现两张纸会互相靠拢，这个实验表明：　　　　　 　　　　　　　　　　；丁图实验中，把活塞迅速压下去，可以看到玻璃筒里的硝化棉会被点燃，这个过程中机械能转化为　　　　 能。

25．在下图中，(1)画出力F的力臂l_F。　

　(2)根据给出的电流方向，标出通电螺线管的N、S极。

　(3)已连接滑动变阻器的C接线柱，要求滑片向右移动时,电阻值变大。请在合适的接线柱上标出连线。

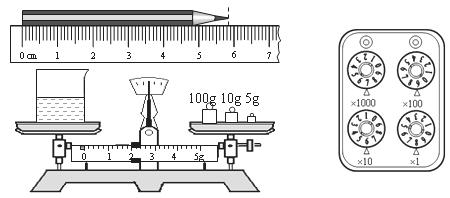

24．如图所示，(1) 铅笔的长度为________cm。　　

　(2) 用天平测烧杯和水的总质量为　　　　 g。　　 (3) 电阻箱的读数为 ________Ω

23．如图所示，电源两端的电压为12V，且保持不变，电阻R₁与R₂的比值是4∶1。当S₁闭合、S₂断开时，10s内电流通过R₁产生的热量是24J；当S₁断开、S₂闭合时，电流表示数为0．3A，则电阻R₃的阻值是________Ω。

22．如图所示，用水平力F通过滑轮组(滑轮的质量可忽略，且不计轮与轴间的摩擦)拉动物块A在水平地面上做匀速运动，弹簧测力计的示数如图所示。对物块A施水平向右、大小为9．6N的拉力时,物块A向右匀速运动,此时弹簧测力计的示数为　　　　 N。

21．一辆汽轿车在平直的公路上匀速行驶，车上的速度表如图所示，行驶中汽车发动机的功率为40kW，则该车行驶所受阻力是　　　　　 N。

20．木炭的热值是3．4×10⁷J／kg，完全燃烧500g木炭，能放出______J的热量。

19．声波生命探测仪是一种救援装备。它能灵敏地接收到物体_________时产生的微弱的声音。

18．如果入射光线与反射光线的夹角是60°，则反射角是　　　　　 。
