24．(9分)在一次物理兴趣小组的活动中，李老师为同学们提供如下器材：

天平(附砝码)、弹簧测力计(分度值为0.2N，量程为0-5N)、压强计、量筒(250ml、5ml)、溢水杯、烧杯、刻度尺、西线、水、酒精、盐水、小金属块。

根据以上器材可以设计多个实验，小明选择了用天平(附砝码)、250ml的量筒、细线和水，来测一枚质量为10g左右的金戒指密度，检验它是不是黄金的(黄金的密度是19.3×10³kg/m³)。下面是小明同学设计的主要实验步骤：

A．用天平称出戒指的质量m；

B．在量筒中倒人适量的水，测出水的体积V₁；

C．用细线将戒指拴好轻轻放入量筒内水中，测出水和戒指的总体积V₂；

D．计算戒指的密度，并与黄金的密度进行比较。

(1)小明是根据p=　　　 计算出戒指的密度的。

(2)请你设计一个记录实验数据的表格。

(3)请你从方法、器材、可行性等方面对方案进行适当的评价：　　　　　　　

23．(4分)小明利用如下图装置研究“水产生的压强与什么因素有关”，得出的结论是“水的深度h越大，水产生的压强越大；距水底的距离d越小，压强越大。”

①小明在实验中是通过观察_______________________的要化，丛而知道压强大小的变化的；

②限据已有的知识知道，小明的结论有不正确之处。请你仍利用他的装置，做实验证明：“水产生的压强大小跟水距底部的距离d无关。”其主要步骤为：

22．(6分)弹弓能把“纸弹”弹射出去，弹弓弹射的距离究竟与哪些因素有关呢?

(1)你的猜想是__________________________________________[题(3)中猜想除外]

(2)写出能验证你的猜想的实验方案：

(3)[评估交流]张宇航同学猜想“弹弓弹射的距离与纸片质量的大小有关”并进行了如下实验：

①用弹弓斜向上弹出质量较小的纸片，测出弹射距离S₁：

②用弹弓斜向上弹出质量较大的纸片，测出弹射距离S₂；

③用弹弓斜向上弹出质量较大的纸片，测出弹射距离S₃；

④比较S₁、S₂、S₃的大小就能得出弹弓弹射纸片的距离是否与纸片质量大小有关．

请你对该同学的实验方案进行评价：

21．(6分)小明和小军同学一起做实验，来测量额定电压为2.5V的小灯泡电功率。

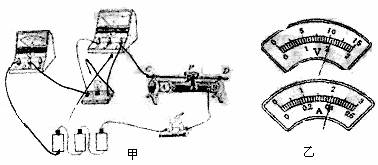

(1)他们已经连好部分电路。请你在下图甲种，把余下部分的电路连接好。

(2)小明同学把电路连接正确后，闭合开关测量了三组不同的电压与电流的数值，其中后两次已填在右表中，第一次实验的电压、电流如图16乙所示，请你把观测到的电压与电流数值填在表格中。小明同学通过表格数据，得知小灯泡的额定功率为_______W。

(3)小军同学发现小明同学每做一次实验，灯就会更亮一些，他想看看小灯泡最亮会有多亮，他就把滑动变阻器的滑片移向_______(填左、右)，结果滑片刚移了一下，小灯泡马上烧坏，灭了。小军同学细想之后提醒自己，以后在使用电器时要注意： _____________。

20．(6分)一条油轮在长江中航行时，排开水的体积是300m³，油轮受到的浮力为_____N．在码头卸下了100m³的燃油，卸下燃油的质量为_____kg，油轮排开水的体积变为_____m³，(燃油密度为0.8×10³kg/m³，g取10N/kg)

19．(4分)如下图器的简易示意图，通过开关S可以使热水器处于加热或保温状态。小明在热水器的蓄水桶中装水至最高水位时，桶底受到水的压强是________________Pa；桶中质量为10kg的水由28℃加热到98℃时吸收热量为________________J。[已知水的比热容为4.2×10³J/(kg·℃)，取g=10N/Kg]

18．(4分)

(1)如图所示两条光线是由同一点光源发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。

(2)下图中，电路连接正确，通电后小磁针指向如图所示(涂黑端表示N极)．请在图中标出螺线管的磁极、电源的“+”、“一”极，并画出螺线管的绕法。

17．(4分)请将“研究平面镜成像的特点”的实验步骤补充完整。

(1)在竖直放置的玻璃板前面放一支点燃的蜡烛，可以看到它在玻璃板中所成的像这是由于光的反射所形成的___________ 像(填“虚”或“实”)。

(2)再拿一支没有点燃的同样的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟前面那支点燃蜡烛的像完全___________，一方面可以确定像的位置，同时还说明了物体在平面镜中成的像___________。

(3)用刻度尺测量蜡烛和它的像的位置到平面镜的距离，发现二者距离的大小___________。

16．(2分)如下图1绽放的时候，距离梅花很远的地方就能闻到花的香味，这种现象说明了_____________。厦天，如图2天晴，荷叶上的水珠随荷叶拂动而滚动不止，当两滴水珠相遇时，会汇合变成一滴较大的水滴，这说明：______________________。

15．小明同学在物理实践活动中，设计了如下图所示的反映弹簧所受压力大小的电路，其中R₁是5Ω定值电阻，R₂是标有“1A、20Ω”滑动变阻器，电源两极间电压恒定为10V，下列说法正确的是

A．滑片受到压力增大时，变阻器阻值减小

B．当压力最大时，电路中的电流为0.4A

C．压力最大时，定值电阻R₁两端的电压为0

D．压力表实际是电压表
