1．一只小灯泡，在正常发光时，灯丝两端的电压和电阻分别是2．5V与10。若王小冰同学只有电压为5．5V的电源，要使小灯泡正常发光，需要在电路中接入一个电阻。问：

　　 (1)这个电阻应如何连接在电路中?电阻的阻值应是多大?

　　 (2)这只小灯泡正常发光1min，消耗的电能是多少焦?

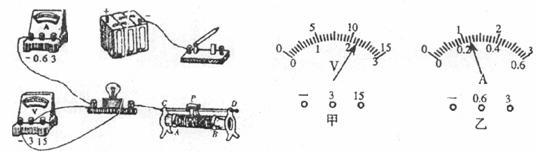

2．在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2．5V，小灯泡的电阻约为10，滑动变阻器上标有“20 　l A’’字样．如图是小向同学没有连接完的实物电路。

(1)请你用笔画线代替导线，将实物电路连接完整；

(2)实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是____________________；

(3)故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，为_________V，要测量小灯泡的额定功率，应将滑片P向______端滑动(选填“左”或“右”)；

(4)当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。

1．在做“决定电阻大小的因素”实验时，给出的几种不同的导线接入电路如下表：

(1)为研究电阻与导体材料是否有关，应在上表中选用导线C和导线________。

(2)为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线_________。

(3)为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线_________。

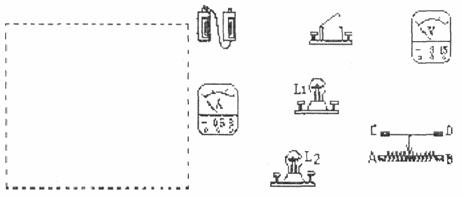

2．在下图中，要求L₁、L₂并联，用电流表测量干路中的电流(约为0．4A)，电压表测量灯泡L₁两端的电压，变阻器调节L₂的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并用笔画线表示导线将下图中各个元件连接起来。

1．请用笔画线代替导线将图中的三孔插座正确接入照明电路．

8．如图所示，电源电压为6V，并保持不变，当S₁、S₂闭合，S₃断开时电流表示数为0.5A，则R₁的电阻值为________；当S₁、S₃断开，S₂闭合时，电压表示数为4V。则R₂的电阻值为___________；如果电路中只闭合S₃，电压表示数是__________V。

7．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0．4A，现将该小灯泡接在12V的电源上，为使其正常发光，应__________联一个____________的电阻．

6．两个电阻R₁=10，R₂=15，若把它们串联后接入电路，则两电阻消耗的功率之比为P₁：P₂=__________，若允许通过两个电阻的最大电流分别是1A和0．6A，将它们串联起来使用时，两端允许加的最大电压是___________V．

5．小明家的电能表如图所示，家中用电器的总功率不能超过__________W．当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是_________J，它的电功率为___________W．

4．周末，小红在家看电视，当她再打开电风扇时，电路中的总电流______，总功率_______。(“变大”、“不变”或“变小”)
