6．在下图所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是　 (　　 　 )

A　　　　　　　　　 　　　 B　　　　　　　 　　　　　C　　　　 　　　　　　　 　　　D

5．小明同学正确连接了下图所示的实验电路。实验时，他注意比较了电路在开关闭合前后的现象。下列符合观察事实的是　　 ( 　　)

A．开关闭合前后，灯泡均能发光　　 　B．开关闭合后，电流表的读数变小

C．开关闭合后，电压表的读数变小　 　D．开关闭合前后，电压表读数不变

4．如图所示的电路，电源电压不变，闭合开关S₁、S₂，两灯都发光。当把开关S₂断开时，灯泡L₁的亮度及电流表示数变化的情况是　 (　 　)

A、L₁变亮，电流表示数变小　　　　　　　　　

B．L₁变亮，电流表示数不变

C．L₁亮度不变，电流表示数变小

　　　 D．L₁亮度不变，电流表示数不变

3．下列电器中，利用磁场对电流作用的原理来工作的是(　　 )

　 　A．电风扇　　　　 B．电热毯 　　 C．电饭锅　　　 D．发电机

2．安培在科学院做了一个小实验，引起其他科学家的极大兴趣，如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是(　　 )

　A．通电螺线管仍保持在原来位置上静止

　B．通电螺线管转动，直到A端指向南，B端指向北

　C．通电螺线管转动，直到A端指向北，B端指向南

D．通电螺线管能在任意位置静止

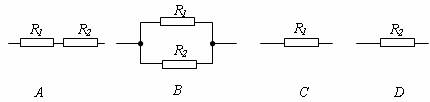

1．如图中两个电阻R₁、R₂(R₁>R₂)，下列情况中阻值最大的是：(　　 )

7．小明家的电能表表盘如图所示，那么他家接入电路的用电器的总功率最大为　 W。

若只将一只冷暖两用空调机(输入功率2800w)接入电路中，持续工作1.5小时，他家电能表上的数字应变为　

6．在家庭电路中，若同时接入如图所示的用电器，会造成电路　　　　　　 过大，从而引起干路中的　　　　　　　 过大，根据　　　　　　　 定律，可知导线中将产生大量的　　　　　　　 ，使导线发热，甚至燃烧引起火灾。

5．下表为国产XOB30-13型全自动洗衣机说明书中所列的主要技术数据。则这台洗衣机在额定电压下洗衣、脱水时，通过洗衣机的电流是　　　　 A；如洗衣、脱水的累计时间为30min，洗衣机耗电　　　 　　 kw·h。

4．我国宋代的学术著作《梦溪笔谈》中有如下一段叙述；“方家(指精通某种学问的行家)以磁石磨针锋，则能指南，然常微偏东，不令南也(不是正南方向)。”以上叙述的现象证明地球是一个_________________，并且以事实说明了地球的地理南北极与地磁南北极　　　　　　　　　　 。(填“重合”、“不重合”)
