30．如下图所示电路，电源由3节蓄电池串联而成，当开关S闭合时，电压表V1和V2的示数分别为3.5V和4.5V，则灯L₁、L₂、L₃两端的电压分别为多少?

29．如下图所示电路，回答下列问题：

(1)这三盏灯L₁、L₂、L₃是怎样连接的?

(2)要使灯L₃亮，必须闭合哪些开关?

(3)要使灯L₂亮。必须闭合哪些开关?

(4)能不能只使灯L₁亮，而L₂、L₃都不亮，为什么?　

28．某大型宾馆设有地下停车场，如图所示，地下值班室的工作人员可以通过操纵室内的开关，使想存车的司机通过入口处的红绿灯便可知停车场内是否有空车位：红灯亮，无车位；绿灯亮，有车位．请你设计满足上述要求的电路。(电源用电池组)

27．某同学按图所示电路的连接测灯泡中的电流．

(1)该图是测灯L₂的电流，其中电流表的接法有什么错误?

(2)现要测通过L₁的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出；

(3)在第(2)题中已改动的基础上，若要测量通过灯L₁和L₂的电流之和，而且又只允许再变动一根导线上的一个端点的连接位置．请在图中用虚线标出．

26．在如图所示电路的。中分别填上电压表或电流表的符号。使两灯并联．

25．如下图所示，虚线的方框内有三个规格相同的小灯泡，框外有电源，要求：(1)将电源接在、c，开关S断开时，有一盏灯亮；(2)将电源接在b、c，开关S断开时，有两盏灯亮；(3)将电流接在b、c，开关S闭合时，三盏灯都亮．根据上述要求用笔画线在方框内

24．请你以笔画线代替导线，按图所示的电路连接实物图．

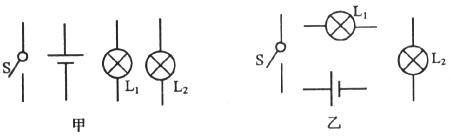

23．将图所示的电路符号分别按如下要求连成电路：

(1)图甲中L₁、L₂串联，S为总开关；

(2)图乙中L₁、L₂并联，S控制L_l．

22．如图所示的四个电路中，与下边实物图对应的是(　　 )

A　　　　　　　　　　　　　　　　　　　　 B　　　　　　　　　　　　　　　　 C　　　　　　　　　　　　　　　　　　　　 D

21．如图所示电路、电源电压不变。要使电流表示数最大，下列做法中正确的是(　　 )

　　 A．S₁、S₂都断开　　　　　　　　　　　 B．S₁断开，S₂闭合

　　 C．S₁闭合，S₂断开　　　　　　　　　 D．S₁、S₂都闭合
