23．(7分)小宇最喜爱的玩具是叔叔送给他的生日礼物，那是三只大小、形状完全相同的凸透镜，分别由玻璃、水晶、塑料制成。现在小宇想要探究“大小、形状相同的凸透镜的焦距与制作材料是否有关”，请你帮他设计这次探究的全过程，完成如下的工作：

(1)这次探究所需要的器材有哪些？请你写出来。

(2)请你写出探究的主要步骤。

(3)请你设计出实验现象或实验数据，并用表格记录下来。

22．(6分)下图所示的电路可以用来测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱(符号为)，S为单刀双掷开关，R₀为阻值是10的定值电阻。某同学用该电路进行实验，主要步骤有：

A．把开关S接b点，调节电阻箱，使电流表的示数为I；

B．读出电阻箱的示数R；

C．把开关S接a点，读出电流表的示数为I；

D．根据电路图，连接实物，将电阻箱的阻值调至最大。

(1)上述步骤的合理顺序是___________(只需填写序号)。

(2)步骤A中电阻箱调节好后，示数为20。若已知R的阻值为10，则待测电阻的阻值为___________。

(3)本实验所采用的物理思想方法可称为_______(填“控制变量法”或“等效替代法”)。

21．(6分)小明和小亮在研究物体速度变化快慢与物体所受外力大小以及与物体质量大小的关系时，做了多次实验。其中的一次实验所测数据见表(一)、表(二)。

表(一)用质量为0.1 kg的小车做实验的结果

小车受到的外力／N	0.01	0.02	0.04	0.08
小车速度变化快慢／	0.10	0.20	0.40	0.80

表(二)小车受到的外力为0.80N不变时做实验的结果

小车的质量／kg	0.80	0.40	0.20	0.10
小车速度变化快慢／	0.10	0.20	0.40	0.80

(1)分析表(一)中所测数据的数量关系，得出的结论是______________________。

(2)分析表(二)中所测数据的数量关系，得出的结论是______________________。

(3)该实验采用的科学研究方法叫___________法，初中物理中，用到该方法的实验还有______________________。(写出一个实验)

20．(6分)某型号的全自动洗衣机的铭牌如下表，请根据铭牌上的数据计算(答案保留两位小数)：

(1)洗衣机正常洗涤时的工作电流。

(2)洗衣机在额定电压下工作时消耗的最大功率。

(3)某一次洗涤共用了0.5h，耗电多少度？

19．(7分)如下图，质量为800kg的小轿车，每个轮胎与地面的接触面为200cm²。

(1)小轿车对水平地面的压强是多大？(取)

(2)该车在水平公路上匀速直线行驶18km，用了15min。如果该车的功率为60kW，求它的速度和牵引力各是多大？

(3)行驶的车辆对环境会造成哪些污染？为了减小污染，请你写出一条合理的建议。

18．(7分)为探究浮力的大小跟哪些因素有关，小林提出了以下一些猜想，并进行了以下一些实验。

(1)下面ABCD是小林的四个猜想，已写出两个，请你写出另外两个。

猜想A：浮力的大小可能跟物体浸在液体中的_________有关；

猜想B：浮力的大小可能跟物体浸没在液体中的深度有关；

猜想C：浮力的大小可能跟液体的密度有关；

猜想D：浮力的大小可能跟物体的_________有关。

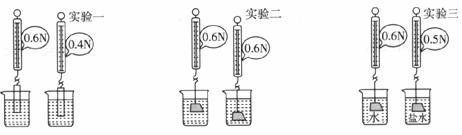

(2)物体在液体中所受的浮力可以用测力计测出，小林设计了如下图的实验。你在认真观察每个实验的基础上，回答如下三个问题：

实验一是想验证浮力的大小跟________的关系；实验二是想验证浮力的大小跟__　 __的关系；实验三是想验证浮力的大小跟_________的关系。

(3)通过三个实验的观察、分析，你得出的结论是：物体在液体中受到的浮力的大小跟_________有关，跟_________有关，跟_________无关。

17．(6分)小明要做“测定小灯泡功率”的实验，请你跟随小明边实验边思考，逐一回答下面的几个问题。

(1)小明在连接电路时，将最后一根导线接好后，就看到灯泡发光，而且比正常发光时要亮，同时电压表指针偏转角度较小。则他连接电路的过程中，不符合要求的是：

①_____________________________；

②_____________________________；

③_____________________________。

(2)小明选用小灯泡的额定电压是2.5V，当小灯泡正常发光时电流表的读数如下图所示，此灯泡额定功率是_________W。

(3)小明根据测量灯泡功率的多组实验数据求出平均值作为灯泡的额定功率，他错误的原因是_____________________________________________。

16．(6分)在“观察水的沸腾”实验中：

(1)如下图所示是小明同学用温度计测量小烧杯中水的初温时的操作图。A是操作过程，B是读数过程，C是读取的温度。

①A图中操作的错误是____________________________________；

②B图中读数的错误是____________________________________；

③若操作正确无误，根据C图可知此时烧杯中水的实际温度是_________℃。

(2)如下图所示，当量程为0-3V时，电压表的读数为_________V。

(3)在“用天平和量筒测固体密度”的实验中，某同学正确测得石块的质量为48g，从下图的实验中可测出石块的体积是_________cm³，则石块的密度是_________ 。

15．(1)(2分)在下图中，画出入射光线经过透镜后的折射光线。

(2)(3分)下图是医院病房与护士值班室的示意图。病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S₁，护士值班室的灯L₁亮；2号床的病人按下开关S₂，护士值班室的灯L₂亮。请在方框内设计出符合要求的电路图。

(3)(2分)在下图中，画出使杠杆AB在图位置静止时所用最小力F的作用点和方向。

14．下图是2008年北京奥运会射击运动员射击比赛的图标，该图标生动地说明运动员要想击中靶心，都要闭上一只眼，然后让另一只眼睛和枪上的准星、靶心在同一直线上，这是利用了__________________的原理；如果枪膛长30cm，火药在枪膛内对子弹的推力是100N，在枪膛内火药对子弹做的功是_________J，子弹离开枪膛后前进了50m，则火药对子弹所做的功是_________J。
