23．(8分)小强看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如下图所示的方法。小强想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？小强带着疑问去查阅有关资料后了解到：用斜面搬运同一物体时的推力大小跟斜面长度、斜面高度、斜面粗糙程度等因素有关。小强根据以上查阅的资料提出了一个探究的问题：沿斜面推力的大小与斜面的长度有什么关系？

(1)你认为小强探究搬运同一物体时沿斜面推力的大小与斜面长度的关系时，应控制的变量有____________________。

(2)小强选用了一把弹簧秤、一块8N的长方体重物、五块长度不同的由同种材料做成的光滑木板，按如下图所示进行了实验，实验时控制斜面高度为0.2m不变。实验测得的数据如下表所示：

分析实验数据，小强得到的结论是：______________________________。

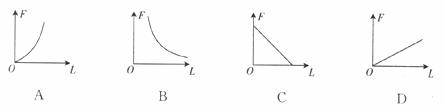

(3)下列四个图中，你认为哪个图能正确表示F与L的关系？(　　 )

(4)以上结论在生活中还有哪些应用：____________________(列举一列)。

22．(6分)核电站的核心是原子核反应堆，核燃料(如铀)释放出大量的核能，用核能发电是和平利用核能的重要途径。我国的核电事业发展迅速，已经建成几座核电站，其中广东大亚湾核电站每年发电量约10¹⁰kW·h，其中70%的电力供应香港，30%的电力供应广东电网。据专家估计，通过核能发电，使得广东和香港两地每年减少燃煤消耗kg。核能作为一种新型能源有着广阔的前景。

(1)原子核是由_________和中子组成的。在反应堆中，核燃料(如铀)发生_________释出大量的核能。核能是__________能源(填“可再生”或“不可再生”)，开发核能有什么意义：______________________________。(列举一点)

(2)已知煤的热值是，则kg煤完全燃烧时放出的热量是多少？可以使多少kg的水温度升高20℃？

21．(5分)汽车在夜间行驶时照明用的前大灯的灯光，核爆炸时产生的强闪光，电焊时产生的强光，都可称为眩光。如果没有适当的防护措施，都会伤害人的眼睛。此外，随着城市建设的发展，城市高大建筑物的玻璃幕墙，会产生强烈的镜面反射，这种反射不仅影响人们正常的休息，还会影响街道上车辆行驶及行人的安全。除了上述可见光对人们生活的影响外，一些不可见光还会对人体造成不同类型和不同程度的伤害。紫外线对人体的伤害主要是眼角膜和皮肤，过度的照射甚至能损害人体免疫系统导致多种皮肤伤害；红外线是一种热辐射，常常对人体造成高温伤害。

回答下列问题：

(1)材料向我们指出了随着生活水平的提高而出现的一种环境污染问题，我们称为__________。

(2)不可见光的种类有__________和__________。

(3)请你对材料所介绍的污染现象提出至少一种可行的防护措施．

20．(7分)质量为48kg的小明骑着一辆质量为112kg的摩托车在斜面公路上匀速直线行驶100m，上升的高度为20m，所用时间为10s。自行车在匀速行驶过程中受到的阻力如下图所示。(取)

求：(1)车行驶的速度是多少m／s？

(2)在上斜坡的过程中，车克服重力所做的有用功是多少？

(3)斜面的机械效率是多少？

19．(6分)一家用电饭煲的铭牌和原理图如下图所示，其中R₀为电热丝。

根据铭牌和原理图提供的信息，解答下列问题：

(1)为安全起见，该电器使用的插座应该是图中的__________插座。电饭煲在高温烧煮档时，开关S应该__________。(填“断开”或“闭合”)

(2)电热丝的电阻是多大？

(3)电饭煲保温时电路中的电流为多大？此时电热丝的实际功率为多少？

18．(7分)小莉同学学到功率时，回忆平时有些照明电路中的白炽灯的发光亮度有些较亮，有些较暗，由此猜想到电压一定时，发光功率P可能与电阻R成反比。请你帮忙设计一个实验来验证此关系。现在有器材：电源、滑动变阻器、电流表、电压表、开关各一个，导线若干，阻值为5、10、15的电阻若干个。

(1)在下面记录表格中补充要测量的物理量：

电阻的阻值R／			电阻消耗的电功率P／W

(2)请在方框中画出你所采用的电路：

(3)写出你所采用的实验方案：

17．(6分)小华从水温升高到90℃时开始记录数据，以后每隔1min记录一次水的温度，直到水沸腾5min为止。

(1)如下图所示，是小华实验中使用温度计的过程，不当之处是：_________________；其中水沸腾时的气泡现象如__________图(填“甲”或“乙”)；水在沸腾时吸热，温度会__________(填“继续升高”“降低”或“保持不变”)。

(2)实验中实际测得水的沸点不是100℃，可能的原因是：①____________________；②____________________。

(3)发现从开始加热到沸腾的这段时间过长，造成这种现象的原因可能是_________ _______________________________(给出一种原因即可)。

16．(6分)(1)如下图的体温计当前的示数是__________℃。

(2)如下图表示用排水法测量石块的体积，则石块的体积是__________cm³。已知石块的质量为26g，则石块的密度为__________。

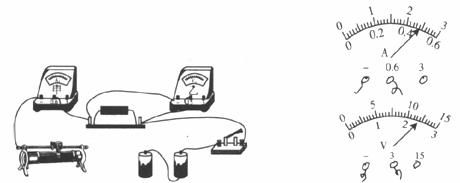

(3)在下图的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路。电流表的读数为__________A，电压表的读数为__________V，由此可知被测电阻的阻值为__________。

15．(1)(2分)画出下图中经凸透镜折射后的光线。

(2)(3分)根据下图的电流方向，标出电源的正负极、磁感线方向和小磁针的N、S极。

(3)(2分)要用一根绳子和两个滑轮提起物体，若不计滑轮重及摩擦，而使拉力为物体重的三分之一，请在下图中画出绳子的正确绕法。

14．如下图所示，重为20N的容器放在水平地面上，容器的底面积，当容器装满6kg水时，水面高m。那么容器对地面的压强是__________Pa，容器底受到水的压强是__________Pa，如果将装满水的容器从地上搬到高80cm的桌面上，需要做__________J的功。(取)
