24．如下图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图．

(1)要改变电磁铁线圈中的电流大小，可通过　　　　　　　　 来实现；要判断电磁铁的磁性强弱，可观察　　　　　　　 来确定．

(2)下表是该组同学所做实验的记录：

①比较实验中的1、2、3(或4、5、6)，可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流越大，磁性越　　　　　　 ；

②比较实验中的1和4(或2和5或3和6)，可得出的结论是：电磁铁线圈中的_________________一定时，线圈匝数越多，磁性越强；

(3)该组同学在整个实验过程中采用了物理学中的_______________法．在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”

①你对此猜想是： 　　　　　　　　　　　　　　　　　　　　　　　　　　　；

②现有大小不同的两根铁芯，利用本题电路简要说出你验证猜想的方法： ___．

23．(1)根据下图导线中的电流方向，标出通电螺线管的N、S极．

(2)在下图中的“○”内填入适当的电表符号(电流表或电压表)，使电路能满足开关闭合后两灯均发光，两表均有正常示数．

(3)如图所示，电能表的示数是　　　　　　 KW·h．

(4)如图所示，电阻箱的示数是　　　　　　 Ω．

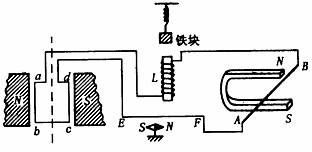

22．某同学为了同时验证老师课堂上讲过的“电磁感应感应现象”，“通电导线周围存在磁场”，以及“通电导线在磁场中受力运动”几个实验，于是动手制作了如图所示的闭合线路，当他将图中导体AB金属杆的一部分在磁场中水平向左运动时，电路中会相应的发生哪些物理现象：(写出3个现象)

(1) _______________________________________________；

(2) _______________________________________________；

(3) _______________________________________________．

21．如图所示，在静止的磁针上方拉一根与磁针平行的导线，给导线通电时，磁针立刻发生_____________，且磁针受力方向与_____________方向有关．

20．在家庭电路中，开关应装在　　　　 (“火线”或“零线”)一侧，保险丝的作用是　　　 ，如果发现保险丝熔断，原因可能是　　　　 或　　　　　　　　 ．

19．如图所示，马路交叉口的一方有一组交通指示灯，指示着来往车辆、行人的交通行为，每盏灯都标有“220 V，100 W”字样．当这组灯正常工作时电灯两端的电压是________V，30天该交通指示灯消耗的电能是　　　　 kw·h．

18．在图所示的电路中，电路两端的电压不变，当滑动变阻器的滑片P向右滑动时，电压表示数　　 ，电流表示数　　　 (填“变大”“变小”或“不变”)灯变　　　　 (填“亮”或“暗”)．

17．一台额定功率为0.08W的收音机，在接收频率逐渐减小的过程中，所对应电磁波的波长将逐渐____________(填“增大”、“减小”或“不变”)；该电磁波在真空中传播的速度约为___________m/s；在正常工作情况下，若持续收听1h，将消耗___________J的电能．

16．(1)我们规定　　　　 电荷(选填“正”或“负”)定向移动的方向为电流方向．

(2)大量实验表明，不高于　　　 V的电压一般对人体是安全的．

(3)磁场的基本性质就是对放入其中的　　　 产生力的作用．

(4)家庭电路中工作的用电器越多，电路的总电流越　　　　 (选填“大”或“小”)．

15．如图是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成．通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱．在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转．在这个装置中，你认为指针下方的物体A应由什么材料制成(　　 )

A．铜　　 　　　　　　　　　 B．铁　　 　　　　　　　　　　 C．铝　 　　　　　　　　　　　 D．塑料
