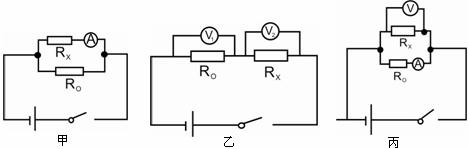

19．如图所示，在不知道电源电压的情况下，能够利用已知电阻R_O测出未知电阻R_X阻值的电路图是：

A．甲　　　　　 　　　　　 B．乙　　　　　 　　　　 C．丙　　　　 　　 D．甲、乙、丙均可

18．如图所示电路中，电压表V₁，V₂，V₃的示数分别为U₁，U₂，U₃，电流表A₁，A₂的示数分别为I₁，I₂，那么下列关系正确的是：

A．U₂=U₁+U₃，I₁=I₂　 　　　　　　　　　　　　　　　　　 B．U₁=U₂+U₃，I₁=I₂

C．U₁+U₂=U₃，I₁＜I₂　 　　　　　　　　　　　　　　　　 D．U₂=U₁+U₃，I₁＞I₂

17．如图所示是小华同学做“伏安法测电阻”实验时设计的电路图，则可能会：

A．电流表烧坏　　 　　 B．电压表烧坏　 　　　　 C．灯泡L不亮　 　　　 D．灯泡L烧坏

16．两定值电阻R₁和R₂，它们两端电压之比为2:1，通过它们的电流之比4:3，则R₁:R₂为：

A．8：3　　　 　 　　　 B．3：2 　　　　　　 C．2：3　　　 　　　　　 D．3：8

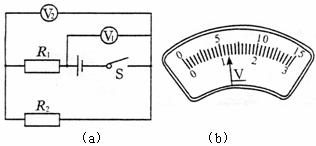

15．如图a所示电路中，当闭合开关后，两上电压表指针偏转均如图b所示，则电阻R₁和电阻R₂两端的电压分别为：

A．4．8V，1．2V 　　　　　　　　　　　　　　　　　　　 B．6V，1．2V

C．1．2V，6V　 　　　　　　　　　　　　　　　　　　　　 D．1．2V，4．8V

14．甲、乙两位同学测量同一串联电路中的电流时，甲测得的数值为0．46A，乙测得的数值为2．3A，造成读数不同的可能原因是：

A．两人测的位置不同　 　　　　　　　　　　 B．两次测量使用的电流表量程不同

C．测量时出现了短路　 　　　　　　　　　　 D．其中一位同学读错了量程

13．有两盏灯并联后，接到电源上，发现a灯比b灯稍亮一些，则：

A．a灯两端电压大　　　　 　　　　　　　　 B．b灯两端电压大

C．a灯两端电压等于b灯两端电压　　 　　　 D．无法比较电压的大小

12．在“探究串联电路中的电流”实验中，某同学用电流表分别测出了如图所示a、b、c三处的电流大小，为进一步探究a、b、c三处电流大小有什么关系，他下一步的操作应该：

A．将电源两极对调，再次测a、b、c三点电流

B．改变开关S的位置，再次测出a、b、c三点电流

C．两只灯泡位置对调，再次测出a、b、c三点电流

D．换用不同规格的灯泡，再次测a、b、c三点电流

11．小丽同学在用伏安法测电阻Rx阻值时，设计了如图所示的电路图，当滑动变阻器的滑片P向右移动时，电流表示数变　　 　　　　，电压表示数变　　　　 　　，灯泡亮度变　　　　 　　．

10．如图所示，开关　　 　　　闭合，　　　　　 断开时，L₁、L₂串联；当开关　　　 　　闭合，　　　　 断开时，L₁、L₂并联，当S₁、S₂、S₃闭合时，电路　　　　　　 路．
