1．下图是海波的熔化图像，从图像中获得的信息正确的是

A．海波的沸点是48℃　　 　　　　　　　　　　　　　　 B．海波在BC段吸收了热量

C．海波在CD段是气态　　　　　　　　　　　　　　　　　 D．6min时海波已全部熔化

26．某汽车在一次行驶中消耗了5kg汽油，已知汽油的热值为4．6×10⁷J／kg，

　 　　 求：(1)这些汽油完全燃烧放出的热量?

　　 (2)若水箱中4kg的冷水温度升高50℃，水至少要吸收多少热量?

　　 (3)若汽油机的效率为25%。行驶中受到的阻力为2000N，这段时间内汽车匀速行驶了多远?

25．将500g、温度为94℃的水兑入205kg、温度为15℃的水中，

　 　　 求：(1)热平衡后水温是多少?

　 　　　(2)在此热传递的过程中有多少热量发生了交换?

　 　　　　已知水的比热容是4．2×10³J/(kg·℃)

23．(2分)如图所示。只闭合开关S₁，灯L₁、L₂都发光；再闭合开关S₂，两个灯泡均不烧坏；则灯__________不亮，通过灯____________的电流变大。(填“L₁”或“L₂”)

22．(2分)请读出甲、乙两电流表的示数。

　 　　　　 甲：__________________；乙：_________________。

21．在探究“串联电路电压的规律”实验中：

　 　　 (1)(4分)要用电压表测灯L₂两端的电压。连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。

　 　　 (2)(2分)改正电路后，闭合开关。如图乙所示，电压表的示数为________V，若电源电压为3V，则灯L₁两端的电压时________V。

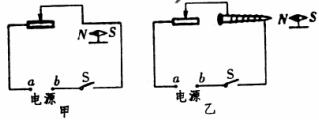

20．(2分)在一次课外活动中，小红和小刚设计了如图甲所示的实验，当他们闭合开关S后，发现小磁针发生了偏转，这说明_________的周围存在着磁场，接着小红又想用该电路判断电源的正负极。经过讨论小刚找来了一根小铁钉，把导线的一部分绕在上面并接在电路中，当再次闭合开关S后，小磁针静止时N极的指向如图乙所示，据此他们判断出电源的_______ (填“”或“”)端是正极。

19．(4分)根据图中的电路图，把电路元件连接起来。

18．(4分)请标出下图中通电螺线管的N、S极以及所接电源的正负极。
