14．如上图所示为自动水位报警器的示意图，在水位低于B时，电磁铁所在的控制电路部分断路，_________灯亮；当水位升高到B时，电磁铁所在的控制电路部分接通，_________灯亮。

13．蜘蛛虽有8只眼睛，但视力很差，完全靠感觉来捕食和生活，它的腿能敏捷地感觉到丝网的振动。当丝网的振动频率为f=200Hz左右时，网的振幅最大，对于落在网上的昆虫，当翅膀振动的频率为_________Hz左右时，蜘蛛便能立即捕到它。

12．一列横波在t=0时刻的波形如图实线所示，在t=1s时刻的波形如图虚线所示。由此可以判断此波的

A．波长一定是4cm　 　　　　　　　　　　　　　　　　　　 B．周期一定是4s

C．振幅一定是2cm 　　　　　　　　　　　　　　　　　　　 D．传播速度一定是1cm／s

第Ⅱ卷

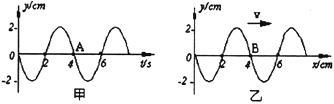

11．根据如下图所列的两图形，分别判断它们属于何种图形

A．甲是波动图形，乙是振动图形

B．都是波动图形

C．0时刻两质点均向负方向运动

D．4s时A点向负方向运动，0时刻B点向正方向运动

10．如下图所示，沿波的传播方向上有间距均为1m的六个质点a、b、c、d、e、f，均静止在各自的平衡位置。一列横波以1m／s的速度水平向右传播，t=0时到达质点a，质点a开始由平衡位置向上运动，t=1s时，质点a第一次达最高点，则在4s<t<5s这段时间内

A．质点c的加速度逐渐增大　 　　　　　　　　　　　　 B．质点a的速度逐渐增大

C．质点d向上运动　　 　　　　　　　　　　　　　　　　　 D．质点f保持静止

9．如下图所示为理想变压器，三个灯泡L₁、L₂、L₃都标有“5V，5W”，L₄标有“5V，10W”，若它们都能正常发光，则变压器原、副线圈匝数比和间电压应为

A．2：1，25V　　　　　　 B．2：1，20V　　　　　　 C．1：2，25V　　　　　　 D．1：2，20V

8．如下图中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S断开时图中两电表示数电压和电流变化为

A．均变大　　 　　　　　　　　　　　　　　　　　　　　　　　 B．变大，变小

C．均变小　　 　　　　　　　　　　　　　　　　　　　　　　　 D．变小，变大

7．如下图所示，甲、乙是规格相同的灯泡，接线柱接电压为的直流电源时，无论电源的正极与哪一个接线柱相连，甲灯均能正常发光，乙灯完全不亮。当接电压的有效值为的交流电源时，甲灯发出微弱的光，乙灯能正常发光，则下列判断正确的是

A．与甲灯串联的元件是电容器，与乙灯串联的元件是电感线圈

B．与甲灯串联的元件是电感线圈．与乙灯串联的元件是电容器

C．与甲灯串联的元件是二极管，与乙灯串联的元件是电容器

D．与甲灯串联的元件是电感线圈，与乙灯串联的元件是二极管

6．多数同学家里都有调光灯、调速电风扇。以前是用变压器来实现的，缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或电风扇的转速。现在的调光灯、调速电风扇是用可控硅电子元件来实现的。如下图所示为经过一个双向可控硅调节后加在电灯上的电压。即在正弦交流电的每一个二分之一周期t中，前面四分之一周期被截去。调节台灯上的旋钮可以控制截去的多少，从而改变电灯上的电压，那么现在电灯上的电压为

A．　　 　　　　　　　　 B．　　　　　　　　　 C．　 　　　　　　　　 D．

5．一列简谐横波某时刻的波形如下图甲所示，从该时刻开始计时，图中质点A的振动图像如图乙所示。则

A．这列波的波速是25m／s

B．这列波沿x轴负方向传播

C．质点A在任意的1s内所通过的路程都是0.4m

D．若此波遇到另一列波并发生稳定干涉现象，则另一列波的频率为1.25Hz
