17．一列简谐横波沿x轴正方向传播．t=0时刻，波传播到x轴上的B点，此时，在它左边的质点A恰在负最大位移处，如图所示．在t=0.2s时，质点A第一次出现在正最大位移处，则　 (　　 )

A．t=1.0s时，质点C在平衡位置处且向上运动

　　　 B．t=1.0s时，质点C在正最大位移处

　　　 C．该波的传播速度为10m/s

　　　 D．该波的周期为0.3s

16．据新华社报道，由我国自行设计、研制的世界上第一套全超导核聚变实验装置(又称“人造小太阳”)已完成了工程调试．下列关于“人造小太阳”的说法正确的是　　　　　　　　　　　　 (　　 )

　　　 A．“人造小太阳”的核反应方程是

　　　 B．“人造小太阳”的核反应方程是

　　　 C．“人造小太阳”释放能量大小的计算式是ΔE=Δmc²

　　　 D．“人造小太阳”释放能量大小的计算式是

15．如图所示，光导纤维是由内芯和外套两层组成的圆柱体，中心部分是内芯，内芯以外的部分称为外套．关于光导纤维，下列说法正确的是　　　　　　　　　　　　　　　　　 (　　 )

A．内芯的折射率大于外套的折射率

　　　 B．内芯的折射率小于外套的折射率

　　　 C．光导纤维只能在医学上用作内窥镜，不能用作通讯

　　　 D．不同频率的光在同一根光导纤维中传播时速度相等

14．下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．物体温度升高时，所有分子的动能都增加

　　　 B．固体分子之间只存在斥力

　　　 C．外界对物体做功，物体的内能一定增加

　　　 D．给物体加热，物体的内能不一定增加

2．加热过程中气体的内能增加量。

(4)(8分)内壁光滑的导热气缸竖直浸放在盛有冰水混合物的水槽中，用不计质量的活塞封闭压强为、体积为的理想气体．现在活塞上方缓缓倒上沙子，使封闭气体的体积变为原来的，然后将气缸移出水槽，缓慢加热，使气体温度变为．活塞面积为，大气压强为，取，求：

(1)所加沙子的质量．

　 (2)气缸内气体的最终体积．

1．气体的压强。

17．模块3－3试题

(1)(4分)判断以下说法的正误，在相应的括号内打“√”或“×”

A．分子间距离增大，分子势能一定增大(　　 )

B．有的物质微粒在不同条件下可以按不同的规则在空间分布，因此可以生成不同的晶体(　　 )

C．一滴油酸酒精溶液体积为V，在水面上形成的单分子油膜的面积为S，则油酸分子的直径(　)

D．已知某物质的摩尔质量为M，密度为，阿伏加德罗常数为N_A，则该种物质的分子体积为(　)

(2)(4分)在“用油膜法估测分子的大小”的实验中，有下列操作步骤，请补充实验步骤C的内容及实验步骤E中的计算式：

　 　　 A．用滴管将浓度为0.05%的油酸酒精溶液逐滴滴入量筒中，记下滴入1mL的油酸酒精溶液的滴数N；

　 　　 B．将痱子粉末均匀地撒在浅盘内的水面上，用滴管吸取浓度为0.05%的油酸酒精溶液，逐滴向水面上滴入，直到油酸薄膜表面足够大，且不与器壁接触为止，记下滴入的滴数n；

　　 C．　　　 　　　　　　　　　　　　　　　　　　　　　　　

　　 D．将画有油酸薄膜轮廓的玻璃板放在坐标纸上，以坐标纸上边长1cm的正方形为单位，计算出轮廓内正方形的个数m；

　 E．用上述测量的物理量可以估算出单个油酸分子的直径d= 　　　　　cm

(3)(8分)如图所示，一圆柱形绝热气缸竖直放置，通过绝热活塞封闭着一定质量的理想气体。活塞的质量为m，横截面积为S，与容器底部相距h。现通过电热丝缓慢加热气体，当气体吸收热量Q时，活塞上升上h，此时气体的温为T₁。已知大气压强为p₀，重力加速度为g，不计活塞与气缸的摩擦，求：

16．(11分)如图所示，MN、PQ是平行金属板，板长为L两板间距离为d，在PQ板的上方有垂直纸面向里足够大的匀强磁场．一个电荷量为q，质量为m的带负电粒子以速度V₀从MN板边缘且紧贴M点，沿平行于板的方向射入两板间，结果粒子恰好从PQ板左边缘飞进磁场，然后又恰好从PQ板的右边缘飞进电场．不计粒子重力，求：

(1)两金属板间所加电压U的大小；

(2)匀强磁场的磁感应强度B的大小；

(3)当该粒子再次进入电场并再次从电场中飞出时的速度及方向．

15．(8分)如图所示，质量的物体，以的初速度沿粗糙的水平面向右运动，物体与地面间的动摩擦因数；同时物体受到一个与运动方向相反的的的作用，经过，撤去外力，求物体滑行的总位移。

14．在把电流表改装成电压表的实验中，把量程为I_g、内阻未知的电流表G改装成电压表。

①采用如图1所示的电路测电流表G的内阻R_g，根据电路图连接实物图；

②测得电流表G内阻为R_g，把它改装成量程为U_V的电压表，需要　　　 联(填“串”或“并”)一个电阻R_x，R_x=　　　　　　　　　 。

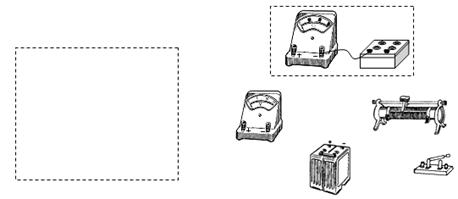

③把改装好的电压表与标准电压表进行逐格校对，试在方框内画出实验电路图。改装及校准所用器材的实物如右图所示，试在所给的实物图中画出连接导线。
