32．在如图27所示的电路中，电阻R₁＝5Ω，R₂＝15Ω，已知通过电阻R₁的电流I₁＝0.6A。求：

(1)电路的总电阻；

　 (2)电路中的总电流。

31．有一同学想测出一个电阻R的阻值，将选用的器材连接成如图26所示电路，R₀为已知阻值的定值电阻，由于电源电压未知，所以不能测出R的阻值，请你选添器材，帮助他完成这个实验。要求：

(1)不拆除原有电路接线的条件下，只允许选添一种器材(电压表除外)和导线接入电路；

(2)画出电路图，并简要说明要测的物理量和符号；

(3)写出待测电阻表达式。

30．回顾实验与探究：

如图24所示，研究“电流跟电压，电阻关系”时，记录数据如下：

表Ⅰ　　　　　　　　　 表Ⅱ

　 (1)两组实验用了____________法，根据上述数据，进一步研究可以总结为关系式_______。

(2)依次进行表Ⅰ第1、2次实验的过程中，滑片P应向_______滑动，依次进行表Ⅱ中第5、6次实验的过程中，滑片P应向___________滑动。

(3)进行表Ⅱ三次测量操作时，眼睛先看电压表还是先看电流表：____________________；

(4)将R换作额定电压为3.8V的小灯泡，当小灯泡正常工作时电流表示数如图25所示，则通过小灯泡的电流是__________A，它的额定功率为_______________。

　 (5)能否将(4)中数据填加到表I中或表Ⅱ中_____________。

29．在图23所示的电路中，闭合开关S，灯L不亮，电压表V有示数．已知除灯L和电阻R外，电路中各处均接触良好，其余元件均完好。

⑴请判断该电路中存在的故障可能是_________________或

____________________；

⑵为进一步确定故障，小华同学将图中的电压表正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。

______________________________________________________________________________。

　⑶若小明同学将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是______________________________，若电流表无示数，说明故障是____________________________。

28．物理课上同学们用图22装置探究“电热和哪些因素有关”：两个烧杯中水和煤油质量、初温都相等。(电路尚未连接)

　⑴实验装置中的错误之处是_______________

_______________________________；

　⑵温度计的作用是_______________________

________________________________；

⑶若想探究“电热和电阻的关系”，则甲、乙两只电热器应该_________联在电路中(选填“串”或“并”)，并且阻值____________(选填“相等”或“不相等”)。

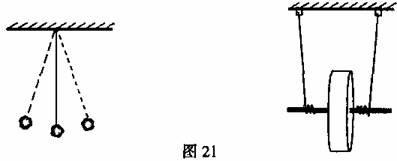

27．如图21所示，单摆在竖直平面内左右摆动，滚摆在竖直平面内上下往复运动。

⑴这两个实验可以说明的同一个物理问题是：____________________________________；

⑵在单摆左右摆动和滚摆上下往复运动的过程中，你将会看到它们上升的高度逐渐降低．产生此现象的原因是：_______________________________，使_______________逐渐减少．

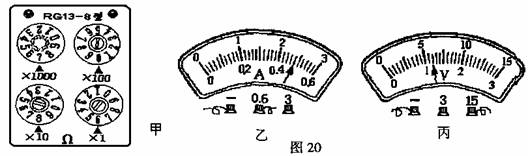

26．如图20所示，图甲所示的电阻箱读数是_____________，图乙和丙的读数分别为_________和___________。

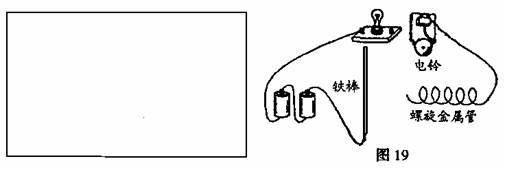

25．如图19所示是一种游戏，把铁棒伸进螺旋金属管里穿行，若不小心让铁棒碰到金属管壁，灯泡会亮，同时电铃会响，此时拧去灯泡，电铃仍在响．爱动脑筋的叶展同学经过观察发现，这套游戏装置除了灯泡和电铃外还有两节电池，而铁棒和金属管可以看成是一个开关．请你把这套游戏装置的电路画在下面左边方框内，并把右图中的灯泡和电铃的接线柱连接完整．

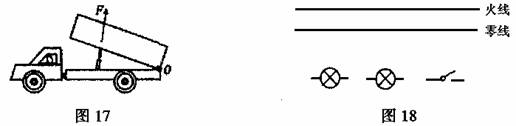

24．某家庭用的壁灯上有两盏白炽灯，用一只开关控制其通断。在图18中画出电路图。

23．在图17中，画出自卸车液压杆对车厢举力F的力臂L。
