30．一家用电热水器的铭牌如下表所示：

根据铭牌所提供的信息，解答下列问题：

(1)为安全起见，该电热水器使用的插座选用图16中哪一个？　　　 .

(2)求该电热水器正常工作时电热丝的电阻.

(3)将该电热水器装满水加热，使水温由升高40℃，求水吸收的热量.

(4)若电热水器正常工作时电热丝所产生的热量的80%被水吸收，求上一问题中给水加热的时间.

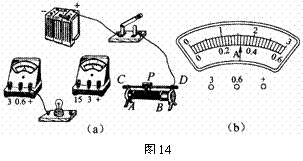

29．(18分)运用如图14(a)所示的实验器材做测小灯泡功率的实验，其中小灯泡标有“3.8V”的字样、灯丝电阻约为10Ω左右.请完成或回答以下两组问题.

第一组问题：

(1)补画导线，把图14(a)中的器材连接成实验电路，要求导线不交叉，且滑动变阻器的滑片P向右滑动时灯泡变亮；

(2)在连接电路前，应先将开关　　　　 ，并将滑动变阻器的滑片P移到　　　 端；

(3)电路连好后闭合开关，发现小灯泡两端电压为2.5V，这时小灯泡的亮度　　　 (较亮、较暗)，为使小灯泡正常发光，应将滑片P应向　　　　 端移动；

　(4)小灯泡正常发光时，电流表的指示如图14(b)，则小灯泡额定功率为　　　 W；

(5)由实验数据可知，小灯泡正常发光时的灯丝电阻为　　　 Ω.

第二组问题：

(1)某同学连接好电路后闭合开关，发现电流表指针向左偏转，其原因是:

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(2)若闭合开关后，发现电流表有指示，而电压表指针不动，可能的原因是　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(3)某同学的实验记录和有关计算如下表所示：

从表格设计和有关数据看，该同学所犯的错误是：　　 　　　　　　　　　　　　　　　　.

针对他的错误，你认为正确的结果是：　　　　　　　　　　　　　　　　　　　　　　　　　 .

(4)若实验器材中电压表0-15V的量程不灵，而0-3V的量程正常，电源电压为6V，在这样的前提下，要以用什么办法测出小灯泡的额定功率？请在图15方框中画出这种情况下的实验电路图.

28．(6分)小红同学对串联电路进行研究，她用两节

干电池串联作电源.先用电压表测电池组的电压，

如图13甲所示；然后将电阻R₁ 和R₁组成串联电路，并用三个电压表同时接入电路测电压，如图13乙所示.所测得的数据如下表：

(1)分析电压表V₁、V₂、V₃的示数，可得出串联电路电压的特点是　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

(2)图13甲和乙用的是同一电池组，图乙中的V₃实际上也是接在电池组的两端，而小红发现图乙中电压表V₃的示数与图甲中电压表V的示数有差异.她怀疑前面测量时是不是读数有误？或者是测量有误差？于是，她又认真地重复做了两次实验，结果仍然如此.这是为什么呢？请你就这个现象提出一个猜想性的解释：可能　　 　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

(3)接着，小红又用电流表继续研究串联电路特点.将电路中的电压表拆除，先后分别把电流表接在R₁与R₂之间、R₁与电源之间，以及R₂与电源之间，并观察电流读数的大小.这时她想探究的问题是：　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　.

27．(2分)对于气体燃料(例如煤气或石油液化气)来说，其热值可以定义为：“1m³某种气体燃料完全燃烧所放出的热量叫做该气体燃料的热值.”某同学根据家庭现有的条件，设计了一个测定管道煤气热值的实验.实验是这样进行的：取一定质量的水(m_水/ kg)放入锅中，用温度计测得水的初温(t₁/℃)，读出煤气表的示数(V₁/m³).然后点燃煤气灶具给水加热，当温度计的示数为(t₂/℃)时关闭煤气阀门，读出煤气表的示数(V₂/m³).该同学先根据有关数据计算出实验过程中水吸收的热量Q；然后用水吸收的热量Q和煤气表的示数差V(V_2－ V₁，即所用煤气的体积)，根据计算出煤气的热值q.你认为这个实验方案是否可行？理由是：　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　.

26．(5分)如图12所示，在试管中装些水，用软木塞塞住.加热使水沸腾，水蒸气会把软木塞冲出去.在这个过程中，酒精燃烧将　　 　能转化为　　　 能，并传给水和水蒸气.水蒸气把塞子冲出时，水蒸气的

　　　 能转化为塞子的　　　　 能.此外，我们还观察到，在木塞冲出去的同时，它的周围出现一团“白气”，这是由于水蒸气　　　　 而形成的.

25．按要求设计电路，在图11的虚线框中画出电路图，要求：开关S₁、S₂都闭合，电动机转，电铃响；只闭合开关S₁，电动机不转，电铃响；只闭合开关S₂，电铃不响，电动机不转.

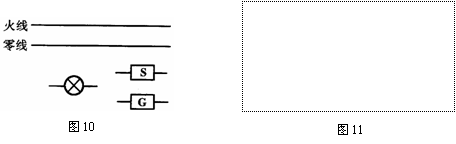

24．居民楼道里，晚间只是偶尔有人经过，照明灯总是亮着浪费电，但是没有灯又不方便.现在有一种自动控制的楼道灯：黑夜当有人走动发出响声时，电路就自动接通；经过一段时间后电路自动断开.不过在白天，无论发生多大的响声，照明灯总是“无动于衷”.原来，这种灯的自动控制装置是由一个声控开关和一个光控开关组成的.

图10中有三个电路元件符号，其中标有S字样的符号表示声控开关(有声响时自动接通，无声响时自动断开)，标有G字样的表示光控开关(白天有光照时自动断开，夜晚无光照时自动接通).请把它们连接成自控楼道照明灯的电路图.

23．小华发现教室里的一个开关可以同时控制两盏灯，请将图9连接成能够表示教室里电路实际情况的电路图.

22．在如图8所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路.

21．右表是一个电饭锅的铭牌，从铭牌上的数据可知电饭锅正常工作时的电流是　　　 A；正常工作时，电饭锅内部发热体的电阻　　　　 Ω.
