17．丹麦科学家　　　　　 首先通过实验发现了电流周围空间存在磁场．

16．我市实行“分时电费”的计费制度，计费方法如表中所示，这

样既可以减轻高峰时段电网压力，又能节省用户的电费支出，小

　 明家中的电热水器上标有“220V2000W”字样，则改电热水器

　 正常工作时的功率为　　　 　　W．若该电热水器每天正常工作

　 1 h，将它的工作时间从高峰时段移至低峰时段，则小明家每月

　 (按30天计)可节省电费　　　　　 元．

15．电子式电能表已开始走进千家万户，如图是某电子式电能表

　 的表盘(局部)，则该表允许通过的最大电流为　　　 A，使用

　 该表的电路最多让　　　　 只“PZ220-100”的白炽灯同时

　 正常发光，若某用电器单独接在该电能表上，一段时间内指示

　 灯闪烁了160次，则该用电器消耗的电能为　　　　 J．

l3．如图所示是某地的等高线地形图，由图，如你想攀登　

　 B高地，有CB、DB两条登山路线，其中坡度较徒的

　 是　　　　 路线：当你分别在A、B两处时，你的重力

　 势能在　　　　 (选填字母)处更大．

14．一节干电池的电压为　　　 V，不高于　　　 V的电压才是安全电压．

12．如图所示为一个固体被均匀加热熔化时的温度一时间图像，

　　 则下列说法中正确的是

　　 A．此固体的内能不变

　　 B．此固体是晶体

　　 C．在熔化过程中该物质的比热容变大了

　　 D．在熔化过程中该物质的比热容变小了

第Ⅱ卷(非选择题，共76分)

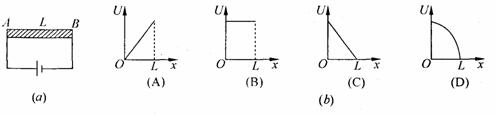

11．如图(a)所示的电路中，AB为粗细均匀的长为L的电阻线，以AB上的各点对B点的电压U为纵坐标，各点离B点的距离为x为横坐标，则U随x变化的图线为图(b)中的

10．在光滑的玻璃棒上套有两个可自由移动的螺线管A和B，

　 　如图所示，当开关S闭合时，A、B两螺线管将

　 A．向左右分开　　 　　B．向中间靠拢

　 C．静止不动　　　 　　D．先向左右分开，后向中间靠拢

9．下列电器中，根据电磁感应原理制成的是　

　 A．电磁继电器　 　　　B．发电机　 　　　C．电热器　 　　D．电吹风　 　

8．电扇接通电源正常工作后，电流做功的结果是

　 A．电能只转化为动能　　 　　　　B．电能只转化为内能

　 C．电能只转化为机械能　　 　　　D．电能转化为内能和机械能

7．小刚利用电能表测量某家用电器的电功率，当电路中只有这个用电器工作时，测得在15min内，消耗的电能为0．3kw·h，那么，这个用电器是

　 A．空调机　　 　　B．电冰箱　 　　　C．电视机　 　　　D．白炽灯
