36．(6分)科技小组的同学们设计了一个多档位的电热器模型，电路实物连接示意图如图所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R₃。将滑动变阻器的滑片P置于中点M，且只闭合开关S₁时，电压表V₁的示数位U，电流表的示数I₁为0.8A；将滑动变阻器的滑片P置于B端，断开开关S₁，闭合开关S₂时，电压表V₁的示数为U，电流表的示数为I₂，R₂消耗的电功率P₂为2.7W。

(1)求电流表的示数I₂；

(2)将滑动变阻器的滑片P 置于A端，闭合开关S₁和开关S₂时，电压表V₂的示数为3U，求此时R₁消耗的电功率P₁。

　兴化市板桥初中、实验中学

2007-2008学年度第一学期九年级物理质量抽测答题纸(12.20)

命题人：

35．(9分)在右图的电路中，电源电压为9V且保持不变，电流表的规格为“0-0．6A-3A”，电压表的规格为“0-3V-15V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化关系如图所示，求：

(1)灯泡正常发光时的电流。

(2)当电流表示数为0．4A时，电压表的示数。

(3)为了保证电路安全，滑动变阻器接人电路中的最小阻值及此时电路消耗的总功率。

34．(6分)我们可以用图示的电路图测量未知电阻R_X的阻值．调节电路，当电压表示数U为14.0V时，电流表的示数I为0．40A

　(1)计算R_X的阻值；

　(2)实际上，电流表是有电阻的，如果考虑到电流表的电阻值R_A，为0．5Ω，计算这时待测电阻的阻R_X′．

33、(9分)如图所示电阻R₁为8Ω，R₂为4Ω。求：⑴当开关S断开时，电流表的示数为0.5A，电压表的示数是多少？⑵当开关S闭合时，电流表和电压表的示数各是多少？通电5min产生多少J的热量？

32．(8分)在用两只灯泡做“组成串联电路”的实验中，电路连好后，发现两灯均不亮。经检验，电路连接无误，可能是其中一只灯泡坏了。请你选择一种器材，连入电路，检测出哪只灯泡坏了。

⑴写出所选器材：　　　　　　　　　　　　 　

⑵在方框中画出检测电路图；

⑶简要说明检测现象及结论

31．(6分)一同学在做测“小灯泡额定功率”实验时，发现小灯泡上参数为“ V0.3A”，其中额定电压已看不清楚，而且手边只有一只电压表没有电流表，还有一个5Ω的定值电阻器R、一个滑动变阻器、电源和导线若干，请帮他设计一个方案测出小灯泡的额定功率，要求画出你设计的电路图，简要说明实验方法，并写出必要的计算过程。

30．(4分)学完焦耳定律后，小红和小亮想利用如右图所示的装置比较铝和锰铜这两种材料的导电性能。

　 ⑴他们应该选用____________、______________都相同的铝丝和锰铜丝。　　

　 (2)小红想在两个烧瓶中分别装入等质量的煤油，而小亮建议用水代替煤油。小亮的建议不妥的原因是______________　　　　　　　　　　　　　 _　　　　　　　　　　　 。

　 (3)按小红的想法进行实验，接通电路后，他们发现甲烧瓶中煤油的温度比乙烧瓶中煤油的温度升高得慢，说明_______丝的导电性能较强。

29．(4分)在探究“串联电路电压的规律”实验中：

　 (1)要用电压表测灯L₂两端的电压．连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。

　 (2)改正电路后，闭合开关。如图乙所示，电压表的示数为________ V，若电源电压为3V，则灯L₁两端的电压是________V.

　　　　　　　 (第29题图)　　　　　　　　　　　　　　 (第30题图)

27、(4分)滑动变阻器在电学实验中有着很广泛的应用，它是通过改变 　　　　　　　　　　　　　　　起到变阻作用的，将它接在电路中能起保护电路的作用，此外，它在不同的实验中还有着不同的特殊作用。如：在研究电流与电压的关系实验中，它的主要作用是　　　　　　　　

　　　　 ，在研究电流与电阻的关系实验中，它的主要作用是　　　　　　　　　　　　 ，在伏安法测电阻的实验中，主要是利用它改变待测电阻两端的电压，实现　　　　　　　

　　　　　　　 ，从而减小误差。

28(8分)、用伏安法测定电阻(阻值约10-15Ω)的实验中，⑴在下图中的圆圈内填上电流表或电压表的符号；⑵连接电路时，开关要　　　　　　 ，闭合开关前，应将滑动变阻器的滑片放在电路图中的　　　 点；⑶本实验所依据的原理是　　　　　　　 (用公式表示)；⑷请用笔画线代替导线将图示的实物连成正确电路；⑸本实验中常常要多测几组不同的电压和电流值 ，这是为了　 　　　　　　　　　。

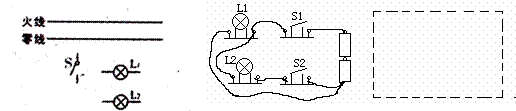

26.根据电路连接实物图，在虚线框内画出相应的电路图。

题25　　　　　　　　 　　　　　　　　　　题26
