5．如图所示，是演示动能和势能相互转化的实验装置．小球从轨道上的E点滚落下来，在圆形轨道上运动了一周，最后经过H点被抛出去，在整个过程中，小球的动能最大的位置是

　　 A．E点　　 　B．F点　 　C．G点　　 　D．H点

4．如图，把不同的实心小铁球放在相同的实验装置的斜面上自由滚下，撞击静止于水平面上的小木块上进行实验．在下列几种情况中，能说明物体的动能与物体的质量有关的是

　　　 A．甲、乙　 　 　B．甲、丙　 C．乙、丙　　 　 D．丙、丁

3．若把掉在地面上的物理课本捡回桌面，根据你平时对物理课本质量及桌面高度的观察与了解，估算人对课本做的功约为

　　　 A．0.15J　　　　　　 　 B．1.5J　　　　 　　　　　 C．15J　　　　　 　　　 D．150J

2．一天，小明在家玩火柴盒．他反复让火柴盒从同一高度处自由下落，发现在甲情况下，火柴盒落到桌面后大多会反弹；乙情况下(火柴盒盒芯部分拉出)，火柴盒落到桌面后盒芯插回外盒而不反弹．对上述现象的解释，合理的是

　　　 A．甲情况中火柴盒与桌面碰撞后有弹力作用，而乙情况中则没有

　　　 B．甲情况中火柴盒与桌面碰撞后机械能不变　

　　　 C．乙情况中火柴盒与桌面碰撞后机械能不变　

　　　 D．乙情况中火柴盒与桌面碰撞时，盒芯与外盒发生摩擦，机械能大大减少

1．下列物理量中，单位名称为焦耳的物理量是

　　 A．力　　　　 B．功率　　　　 c．压强　　　　 D．势能

37、同学们在交流学习体会时，某同学说：“无论是串联电路还是并联电路，总功率都等于各用电器消耗的功率之和”，于是他设计了如右图所示的电路进行实验(图中电源电压恒为3V)，实验中他用电流表分别测出A、B、C三点的电流，并记录在下表中：要求：

　 (1)计算出相对应的电功率值填入下面表格中的空白处；

　 (2)该同学根据表中数据得出结论：“无论是串联电路还是并联电路，总功率都等于各用电器消耗的功率之和”，你认为该同学验证的过程和实验得到的结论是否科学？________________；

　 这个实验的不足之处是：_________________________________________________________；

　 请提出改进建议：_______________________________________________________________。

相城区2007-2008学年第一学期期末测试卷

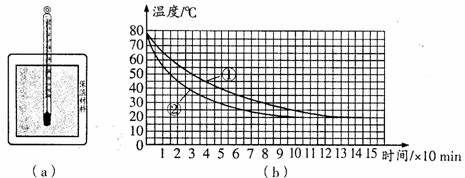

36、小王同学做“比较两种材料保温性能”的实验，他取①和②两种保温材料，两支相同的温度计，两个相同的大玻璃烧杯，钟表和初温相同、质量相等的热开水，以及细线、硬纸片、剪刀等，做两个外形相同的保温装置，其中一个如右图(a)所示，然后在相同环境的房间里同时开始做实验，他根据测得的数据绘得如右图(b)所示的“水温与时间关系”图像，实验过程中室温保持不变，请你回答：

　(1)①和②哪种材料的保温性能好？答：_____________(选填“①”或“②”)；

　(2)对于同一保温材料内的水，在10min到20min时间内放出的热量_____________20min到30min时间内放出的热量(选填“大于”、“等于”或“小于”)；

　(3)在整个实验过程中，①保温材料内的水放出的热量_____________②保温材料内的水放出的热量(选填“大于”、“等于”或“小于”)。

35、某花园，花草相间，景色宜人，为了保护花草、树木，防止人畜闯入花园，请利用节能小灯泡、电铃、电池组、开关各一个，以足够长的细导线，设计一个值班人员和看护花园的报警器，要求正常情况下，值班室内灯亮铃不响，有人畜闯入花园时，碰到栅栏后会拉断细导线，灯亮同时铃响，请在下面方框内画出你设计的电路图。

34、小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表所示，并将该型号的热敏电阻应用于如下图所示由“控制电路”和“工作电路”组成的恒温箱电路中。

“控制电路”由热敏电阻R₁、电磁铁(线圈电阻R₀=50Ω)、电源U₁、开关等组成，当线圈中电流大于或等于20mA时，继电器的衔铁被吸合，右边工作电路则断开；“工作电路”由工作电源U₂(U₂=10V)、发热电阻R₂(R₂=5Ω)、导线等组成，问：

　(1)工作电路工作时的电流为多大？电阻R₂的发热功率为多大？

　(2)若发热电阻R₂需提供1.2×10³J的热量，则工作电路要工作多长时间(不计热量的损失)？

　(3)若恒温箱的温度最高不得超过50⁰C，则控制电路的电源电压U₁最小值为多大？

32、苏州市政府投入巨资，对干将路沿街实施景观改造，施工中，一工人利用右图所示的定滑轮将一桶沙匀速拉到10m高处，沙重为90N，所用的拉力为100N。

　 求： (1)有用功是多少？(2)总功是多少？(3)定滑轮的机械效率是多少？

33、如右图所示的电路中，R₁=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：

　 (1)电阻R₂的阻值；(2)电源电压；(3)通过R₂的电流。
