9．如图4所示为一种声光报警器的电路图，闭合开关S₁和S₂后，会出现的现象是

　　 A．灯亮，铃不响　　 B．灯不亮，铃不响

　　 C．灯亮，铃响　　　 D．灯不亮，铃响　　　　　　　

8．在图3所示的四种情境中，人对物体做功的是

7．下列现象中，属于扩散现象的是

　　 A．春天，柳絮飞扬　　　 B．夏天，荷花飘香

　　 C．秋天，树叶飘落　　　 D．冬天，雪花纷飞

6．下列事例中，其目的是为了增大摩擦的是

A．给笨重的旅行箱装上轮子　　　　 B．给自行车的车轴加润滑油

C．给机器的转轴加装滚珠　　　　　 D．给鞋底的表面做出凹凸不平的花纹

5．如图2所示的措施中，为了减小压强的是

4．在下列物态变化过程中，放热的是

A．熔化　　　　　　　　　 B．汽化　　　　　　　　　 C．液化　　　　　　　　　 D．升华

3．通常情况下，下列物质中最容易导电的是

A．塑料　　　 B．玻璃　　　 C．橡胶　　　　 D．金属　

2．在图1所示的现象中，能用光的折射规律解释的是

1．在国际单位制中，电压的单位是

A．欧姆　　　 　B．伏特　　 　 C．安培　　 　 D．瓦特

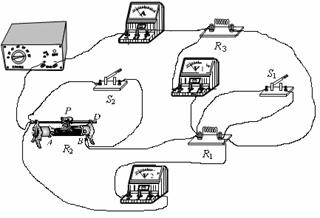

35．如图25所示电路，电源两端电压保持不变。当开关S₁闭合、S₂断开，滑动变阻器的滑片P移到A端时，R₃的电功率为P₃，电流表的示数为I₁；当开关S₁断开、S₂闭合时，R₃的电功率为P₃’，电流表的示数为I₂。已知P₃:P₃’ = 9:25，

(1)求电流表的示数I₁与I₂的比值。

(2)当开关S₁、S₂都断开，滑动变阻器的滑片P在中间某位置C时，变阻器接入电路的电阻为R_c，电压表V₁的示数为U₁，电压表V₂的示数为U₂，已知U₁:U₂=3:2，R_c的电功率为10W，这时R₃的电功率为P。通过闭合或断开开关及移动滑动变阻器的滑片，会形成不同的电路，电路消耗的最大功率与电路消耗的最小功率之比为3:1。求R₃的电功率P。
