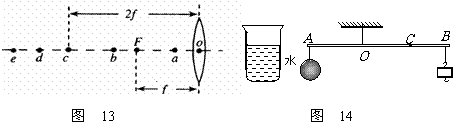

31．图13是探究“凸透镜成像规律”实验，若将点燃的蜡烛先后置于a、b、c、d、e 各点，并移动光屏，在屏上得到清晰的像，则：

　　 (1)烛焰在 ▲ 点时，屏上成像最大；(2)烛焰在 ▲ 点时，屏上成像最小。(2分)

30.图12是小明为“比较不同物质的吸热能力”而设计的实验装置。左右两装置，除杯内分别装的是质量相等的水和柴油外，其余都相同。完成该实验还必需器材_▲_，使柴油和水升高相同的温度，加热的时间_▲_(选填 “相同”或“不同”)。(2分)

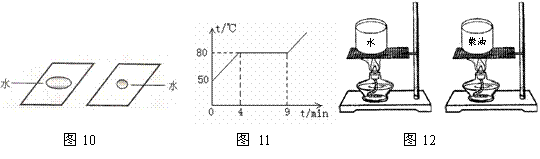

29. 如图11是某物质熔化时温度随时间变化的图像，由图像所给信息可以判断该物质的熔点是___▲___℃，该物质的熔化过程经历的时间为____▲___min，在这段时间内物体的内能__▲____(选填“增加”、“减小”或“不变”)。(3分)

28. 在两块相同的玻璃片上，小明同学分别滴一滴质量相同的水，如图 13 所示。观察

图中情景可知，他主要研究蒸发快慢是否与水的　 ▲　 有关。(1分)

27．请根据图10所示的实物连接图，在虚线框内画出对应的电路图。(2分)

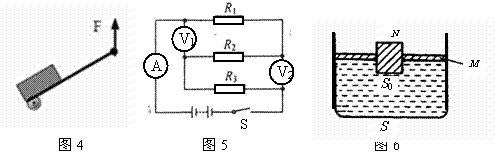

26．请在图8中画出拉力F对支点O的力臂L。(2分)

25．重60N的金属球放在水平地面上，在图7中画出金属球所受重力的示意图。(2分)

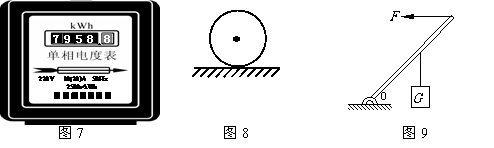

24．图9中，电能表的示数为___▲___kW×h。(2分)

23．如图6所示，横截面积为S的容器内盛有部分水，水面上方压有一块横截面积也为S的活塞M，现在活塞的中央挖一个面积为S₀的小孔，小孔内塞入一木塞N。假设N与M之间、M与容器器壁之间紧密结合，且不考虑任何摩擦。已知水的密度为ρ_水，当在N的上方放置一块质量为m的物块后，活塞M上升的距离为　　　　　　 。

22．在图5所示的电路中，电源电压不变，闭合开关S，电压表V₁与电压表V₂的示数之比为2：3，电流表A的示数为lA；若将电压表V₁换成电流表A₁．则电流表A₁的示数为2A．那么电阻R₁和电阻R₃的阻值之比为　 　▲ 1：2　 。
