20、北京时间8月9日上午十点，北京奥运会举重项目战幕拉开，在首先进行的女子48

公斤级决赛上，我国选手陈燮霞在2s的时间将117kg的杠铃举高　

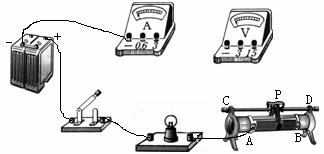

19、(3分)请你设计电路测量2.5V小灯泡(电阻大约为10Ω左右)额定功率，将电路图画在虚线框内；用笔画线将图中的电路连接完整；

18．(2分)螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。

17．(1)(2分)如图7所示，一金属球沿光滑斜面滚下，请画出该球所受重力和支持力的示意图。

16、用一个400W的电热器对某液体加热，图4所示是液体的温度随时间变化的图线(设电热器提供的热量全部被液体所吸收)．在5min时间内，液体吸收的热量是______J，液体的温度升高了______℃．若该液体的质量为1kg，则液体的比热容是____________J/(kg℃)．

15、如图所示是一种调节收音机音量兼开关的调节器(也叫电位器)的示意图，实际是一个变阻器。此时电流流过的电阻是　　　 与　　　 (填字母)之间，滑片P如果向C点移动，则接入电路的电阻丝长度　　　 (填变长或变短)，若要使收音机工作时的音量最小，滑片P应置于图中　　　 点(填字母)。

14、2008年8月17日晚20点30分，北京第29届奥运会女子3米跳板决赛在国家游泳中心水立方展开争夺。我国选手以415.35分夺取冠军，这是女子3米跳板决赛有史以来的最高分数。如图是郭晶晶最后一跳的情景，她双脚用力压跳板，板被压弯了，板发生了弹性形变，产生了弹性势能将她弹到空中，弹性势能转化为动能；离开跳板向上运动到最高点的整个过程中，　　　　 转化为　　　　 。从最高处到入水过程中，　　　　 又转化为　　　　　　 。

13、如图所示，拿一只空的易拉罐，在底部用钉子敲一个小孔，将易拉罐的顶部剪去，然后蒙上一层半透明的塑料薄膜，这样就制成了一个针孔照相机，把小孔对着窗外的景物，可以在塑料薄膜上看到一个______立的______(虚、实)，它是根据_____________________________原理形成的。

12、在某一温度下，连接在电路中的　

两段导体A和B中的电流与其两端电压的关系如图6所示。由　　

图中信息可知(　)

A．A导体的电阻为10Ω　　　 B．B导体的电阻为10Ω

C．A导体两端电压为3V时，通过A导体的电流为0.3A

D．B导体两端电压为3V时，通过B导体的电流为0.6A

11、 把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑。若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应(　　 )

A．小于1 0 cm　　　　　　　　　 B．大于10 cm

C．大于20 cm　　　　　　　　　 D．在10 cm和20 cm之间
