23．如图是我们日常生活中，拿在手上的随身电风扇的模拟实物图。它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图。

22．如图为亮度可调台灯的电路示意图，其中AB是一根电阻丝，B、C作开关使用，OP是滑动片，可绕0点旋转，P端与电阻丝接触良好。

(1)将图中电路画完整。

(2)连好电路后，滑片OP顺时针转动时，流过灯泡L的电流变____(填“大”或“小”)，电灯变_____填“亮”或“暗”)。

21．如图所示是我省某山地的等高线地形图(单位：米)，请回答以下问题：

(1)若把同一个物体分别放在A点和B点，则物体的重力势能较大的是在　　 点。

(2)小明欲攀登B高地，有CB、DB两条登

山路线，其中　　　 路线攀登较为省力。

20．一辆汽车不小心陷进了泥潭中，司机按图所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中拉出，如果汽车的动力仍小于阻力1000N，则甲图人匀速拉动汽车的拉力至少为　　　　 ，其中比较省力的是　　　 图。(绳与滑轮间的摩擦不计)

19．如图(a)、(b)所示，漫画中老人和小朋友的感觉不同，但从物理学角度看，两幅图片都说明______________可以改变内能。图(b)中的小朋友从滑梯上滑下，他的重力势能_____________(选填“增加”、“不变”或“减少”)。　　　　 (a)　　　　　　　　　　 (b)

18．如图，佳佳用滑轮组提升重为300N的泥桶，拉力是150N，绳子自由端被匀速向上拉9m，胡元做的有用功是　 　J，总功是　　 J，此滑轮组的机械效率为　　 ．

17．如图是《向左走，向右走》的漫画，在50s的时间内，男孩提着重15N的小提琴水平向左匀速走了100m，女孩用5N的水平拉力拉箱子向右匀速走了100m，他们中，对物体有做功的是_______(选填“男孩”或“女孩”)，做功的功率是_________．

16．图中列出了一些材料制成的长1m、横截面积为1mm²的导线在20℃时的电阻值．若架设一条输电线路，在铝线和铁线之间，你应选用　　　 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬丝和锰铜丝之间，你应选用 　　　　．

15．一节普通干电池电压为_　 _V。图中，A端为干电池的___极(选填“正”或“负”)。

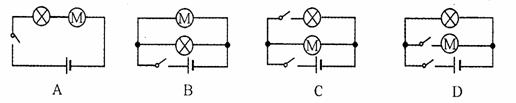

14．教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光,则以下所设计的四个简化电路图中符合要求的是
