23．(1)如图15所示,用刻度尺测量木块的长度，木块的长度是　　　 cm；

　(2)如图16所示,弹簧测力计的读数是　　　　　　 N；

　(3)如图17所示,体温计的读数为　　　 ℃．

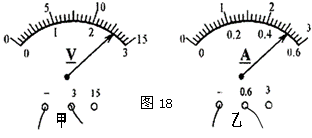

(4)如图18所示，甲图读数是________V，　 乙图读数是________A．

22．如图14所示，滚摆在竖直平面内上下往复运动．

(1)当滚摆从上往下运动的过程中, 滚摆的动能、重力势能如何变化？

(2)从能的转化和守恒角度分析为什么滚摆在上下往复运动的过程中，能上升到的最大高度会逐渐降低？

21．为迎接 2010年广州亚运会，我省体育健儿在紧张地备战．如图13所示，该运动员在一次训练中，用2s的时间将200kg 的杠铃举高1.6m ，请你算一算，该运动员

(l)举起杠铃的平均速度是多少？

(2)杠铃所受的重力为多少N? (g取10N/kg)

(3)这一次举起杠铃的过程中至少做了多少J的功？

(4)举起杠铃的功率至少是多少W ?

要求写出根据的主要公式或变形公式，代入数字，演算过程及结果都要在数字的后面写

上正确的单位．

20．如图12所示，R₁为20Ω的定值电阻，电源电压为6V且保持不变，开关闭合后电流表示数为0.5A．

求：(1)通过R₁的电流；(2)R₂的电阻值；(3)R₂的电功率．

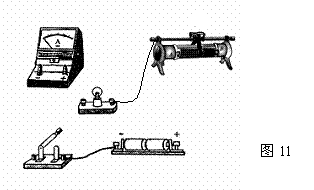

19．小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如图11所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图．

18．(1)如图9所示，请画出入射光线经过凸透镜后的折射光线．

(2)如图10所示，一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线．

17．(1)如图7所示,金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力

和摩擦力的示意图．

(2)如图8所示，杠杆的一端挂一重为20N的重物，重物处于静止状态，请画出力F的力臂．

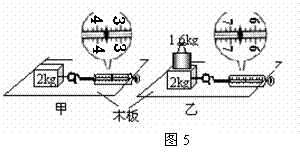

16．(1)小林同学做“探究滑动摩擦力的大小与什么因素有关”的实验，如图5所示．实验中采取的办法是用弹簧测力计水平拉动木块，使其在长木板上做　　　　　 运动．甲、乙两图所示的实验说明：接触面粗糙程度相同时，　　　　　 ，滑动摩擦力越大．

(2)图6是“研究凸透镜成像规律”的实验图，若在透镜右边的光屏上(光屏未画)得到清晰缩小的实像，则蜡烛可能置于透镜左边a、b、c、d 四点中的　　 　　　　点处，

　 　　　　　　就是利用此成像特点制成的．

15．(1)一个标有“220V　 440W”的电炉在正常工作时，通过它的电流是　　　　 A，若连续工作1h，则电流所做的功是　　　 kW·h.

(2)某同学为探究电磁铁磁性强弱与线圈匝数的关系，设计了如图4所

示的实验．他用相同的漆包线在相同的铁钉上绕制成两个电磁铁，　　　　　　　　 接通电源后，实验现象如图4所示．这两个电磁铁是　　　 (选填“串联”或“并联”)，根据图示的实验现象，能得出的实验结论是　　　　　　 ．

14．(1)坦克是利用　　　　　 来　　　 (选填“增大”或“减小”)对地面的压强．现有一重力为4×10⁵N的坦克，履带着地面积为5m²，则该坦克对地面的压强是　　　 Pa．

(2)放了暑假,小明跟随做船员的爸爸到船上去社会实践，这次爸爸的货船路线从东海至长江，爸爸问他，货船从东海驶入长江，货船受到的浮力会 　　　　(选填“变大”、“变小”或“不变”)，货船会　　　　 (选填“上浮”或“下沉”)一点．
