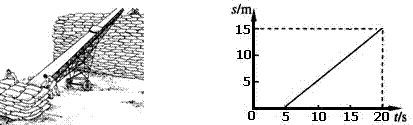

20．斜面长15m的电动传送机把300N的货物送至8m的高处(如图13所示)．若货物在这过程中的s-t图象如图14，求：

(1)货物在0至5s的运动情况如何；

(2)传送带运转时，传送带上货物的速度是多大；

(3)在此过程中，传送机对货物做的有用功是多少；

(4)在此过程中，传送机付出的额外功是1600J，则它的机械效率是多少．

19．大厦左边镀膜的玻璃外墙把太阳光反射到小明家(示意如图12所示)，这是一种光污染．画出太阳光经过玻璃外墙到达小明家的光线．(保留作图痕迹)

18．洗手间的灯泡和抽风机能通过开关的控制，能同时或单独使用，请在图11的虚线框内设计一个符合以上要求的电路图(部分已经画出)，抽风机符号用　　　　 表示．

17．(1)在图9中，画出在斜面上匀速滑下的物体A所受到的重力和摩擦力的示意图(说明：重力的大小较摩擦力的大)；

(2)在图10中画出作用在锤柄上的动力F的力臂l(请保留作图痕迹)．

		图10

16．小明用天平和量筒做“测定盐水的密度”实验．实验中的操作步骤有：

a．把盐水倒进量筒，用量筒测出盐水的体积(如图8乙图所示)；

b．用天平测出容器的质量(已测)；

c．把盐水倒进容器，用天平测出容器和盐水的总质量

(当天平平衡时，右盘中砝码和游码的位置如图8

甲图所示，其中游码刻度示数部分模糊了)；

d．计算出盐水的密度．

		图8　　　　 乙

(1)请根据以上操作填好下表的空格：

(2)由实验测出的盐水密度与盐水真实的密度会有误差．本次实验按上述顺序操作，盐水密度的测量值会______盐水真实的密度值(选填“＜”或“＝”或“＞”)．

15．广州经济环保广播是利用甲电磁波(频率为106.1MHz)和乙电磁波(频率为1098kHz)进行广播，其中波长较长的是_____(选填“甲”或“乙”)电磁波；小明下雨天在家收听节目时发现：外面电闪雷鸣之际，收音机里会听到“咔嚓、咔嚓……”的声音，然后才听到雷声．这是因为收音机接收了闪电时产生的__________；我们首先听到收音机里的“咔嚓”声，然后才听到雷声的原因是：在空气中，　　　　 　　 　 　．

14．小明的鼻子伏在鱼缸的玻璃壁上，观察一段时间后玻璃壁上出现了一层小水珠．小水珠形成的原因是：______________．抽水用的电动机使金鱼缸中的水循环流动，它是一种将_____能转化为_____能的装置；一条质量为0.05kg的锦鲤在水中悬浮，它受到浮力的大小是_____，在它下方比它小的另一条锦鲤比它承受的压强要_____．(g取10N/kg)

13．医生给小明注射疫苗前的情景如下：首先用针头把药液吸进针筒中．从物理角度分析，药液能被吸进针管中，原因是针筒内外的空气存在________；再用药棉在手臂上涂上消毒用的酒精，但很快手臂上的酒精不见了，发生的物态变化是_________；小明的手臂上有一种清凉的快感，这是因为酒精发生这种物态变化时需要_________(选填“吸热”或“放热”)的缘故．

除作图题可用2B铅笔作图外，其他各题必须用黑色字迹钢笔或签字笔作答在答题卡各题目指定区域内的相应位置上，在本试卷上作答无效．

12．一盏探照灯装在西面看台上(示意图如图7所示)，灯光朝东斜向下投射到有水的游泳池底，在将水逐渐放干的过程中，池底的光斑将：

A．向东移动　　 B．向西移动　　 C．先北移，后再南移　　 D．仍在原位置

　方向图　　　　　　 图7　　　　　　　　 纵切面图
