22．在图8所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)，闭合开关S，灯L₁与L₂串联，电路中　 　 　　　　 　是电流表。(填：“1”、“2”或“3”)

21．一个功率为40W的灯泡正常工作10s，消耗的电能是　　　 J。

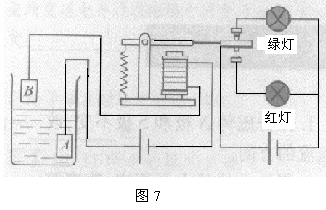

20．图7是水位自动报警器的工作原理图。当水位升至金属片B处时，______灯亮。(填：“红”或“绿”)

19．一盏白炽灯两端的电压为220V时，通过它的电流为0.5A，则该白炽灯的电阻为________Ω，如果白炽灯的电压变成110V时，则通过它的电流为　　　　 　A。

18．串联在电路中的两盏灯甲和乙，若甲灯比乙灯亮，则通过甲灯的电流I_甲与通过乙灯的电流I_乙的大小相比较是I_甲 ________ I_乙。(填：“大于”、“小于”或“等于”)

17．最简单的电路由　　　、用电器、开关和导线四部分组成。

16．如图6所示，电源电压不变，当开关S闭合时，电流表、电压表的变化是

A．电流表1的示数变小　B．电流表1的示数变大　

C．电流表2的示数不变　D．电压表的示数不变

15. 家庭电路中的保险丝断了，下列原因中可能是

A．插座中两根线头相碰　

B．电路中接入功率过大的用电器　

C．安装用电器的电线太粗　

D．开关接触不良

14. 图5是滑动变阻器接入电路的示意图，其中向右移动滑片滑动变阻器电阻值变大的是

13. 关于电动机和发电机，下列说法中正确的是　

A、电动机工作过程中将电能转化为机械能

B、发电机是利用通电导体在磁场中受力的原理制成的

C、电动机工作过程中将电能转化为机械能

D．发电机工作过程中是将机械能转化为电能
