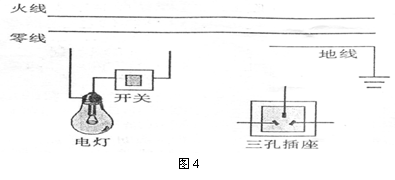

10. 请用笔画线代替导线，将图4中的连有开关的电灯和三孔插座接入家庭电路中。

9. 运用控制变量法，小霞把两段电阻不同的金属丝A、B(R_A＜R_B)串联后，分别放到两瓶等质量的煤油中通电一定时间，如图3所示，控制电流一定时，探究电流通过导体时产生的热量与　　　　　 的关系，通电后，温度计的示数升高，这是由电流的　　　 效应引起的，其中，　　 瓶煤油的温度升高得快。

8. 如图2所示，若甲、乙两表为电压表，当S闭合时，两表示数之比为U_甲︰U_乙＝3︰2.若甲、乙两表为电流表，当S断开时，两表示数之比为I_甲︰I_乙＝　　　　 ，此时R₁和R₂消耗的功率之比P₁︰P₂＝　　　。

7. 两电阻的阻值分别是R₁=6Ω，R₂=3Ω，串联后接于18V的电源上，则 R₁两端的电压是　

V，流过R₂的电流是　　　 A.若两电阻并联接入18V的电源上，电路中的总电流是　　　 A.

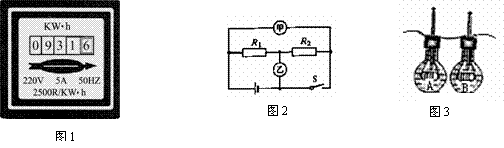

6.物业工作人员来小明家收电费，他观察到小明家电能表的情况如图1所示。然后从记录本上查出上月电能表的示数是811.6kW·h．小明家本月共用电度数为　　 　kW·h.若每度电交纳电费0.6元，小明家本月应交纳电费　 　　　元。

5. 给你一只标有“10Ω　 　0.3A”的定值电阻和一只标有“30Ω　 　0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为　　 　A，它们两端允许加的最大电压为　　 V.

4. 一个“12V　 　6W”的小灯泡，接在36V的电源上，为使其正常发光，需要串联一个　　 Ω

的电阻，该电阻消耗的功率为　　　 W.

3. 滑动变阻器的原理是通过改变连入电路中的　　　 　　　　　　　来改变电阻的。为了使滑动变阻器对电路起到保护作用，一般将它　　　 联在电路中，并且通常在使用前将滑片调

到　　　　 的位置上。某滑动变阻器的铭牌上标有“1A　 50Ω”字样，它表示的物理意义是

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

2. 加在某导体两端的电压为4V时，通过它的电流为1A，这个导体的电阻为　　 Ω.若将这个导体两端电压增加8V，导体的电阻为　　　 Ω，通过它的电流为　　　 A.这个导体两端不加电压时，导体的电阻为　　　 Ω.

1.我国家庭电路的供电电压是_______V；对人体安全的电压是___________V．
