5．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是(　　 )

　　 A、只闭合S₁时，两只灯泡是串联的

B、若先闭合S₁，再闭合S₂，电压表读数不变、

电流表读数变大

C、若电压表和电流表位置对调，闭合S₁ 、S₂

后，则两表都被烧坏

D、若灯L₁被短路，闭合S₁ 、S₂后，则灯L₁不

亮，灯L₂亮，电流表损坏

4．如图所示的电路中，电源电压不变，闭合开关S后，灯L₁、L₂都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是(　 )

A．灯L₁短路　　

B．灯L₂短路　　

C．灯L₁断跻　　

D．灯L₂断路

3．如图所示，当闭合开关S后，电路中最容易损坏的是(　 )

A．灯泡L

B．电流表A

C．电压表V₁

D．电压表V₂

2．如图10是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L₁亮，灯L₂不亮，电流表和电压表均有读数．则故障原因可能是(　　 )

A．L₁断路　　　　　　 B．L₁短路　　 　C．L₂断路　　　　　　 D．L₂短路

1．如图所示，闭合开关S时，灯泡L₁、L₂都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则[　　　 ]

A.灯L₁断路　　 B.灯L₂断路　　 C.灯L₂短路　　 D.开关S断路

5．我们已进行过“科学探究；欧姆定律”，

(1).①由于电路中电流的大小受多

种因素的影响，所以我们在探究某一

因素变化对电流的影响时，必须保持

其它因素不变，即采用了　　　　　 法。

②图10是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是　　　 图；表示电阻不变时，电流随电压变化的图像是　　　　　 。(选填“甲”或“乙”)

(2)在探究过程中，使用滑动变阻器的目的是　　　　　　　 　和 　　　　　　。

(3)实验的结论是.①　　　　　　　　　　　　　　　　　　　　　　　　 。

②　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

欧姆定律应用三：故障分析题

4．(1)某同学用下图所示的电路验证在电压不变时，导体中的电流跟导体的电阻成反比的关系。先后用5Ω、10Ω、20Ω的定值电阻接入电路的a、b两点间，闭合开关S，读出电流表的示数填入表中。由实验数据可以看出电流跟电阻不成反比。试分析为什么在这个实验中电流跟电阻不成反比？

答：________________________________________________________________________

(2)该同学经过认真分析，发现了错误的原因，他改进实验后，先后用5Ω、10Ω、20Ω的定值电阻接入电路的a、b两点间进行实验，结果验证了在电压不变时，导体中的电流跟导体的电阻成反比的关系.

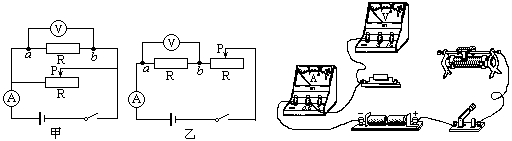

　　　　　　　　　 图7　　　　　　　　　　　　　　　　 图8

①图7甲、乙提供的两个电路图，哪个是他设计的电路.答：__________(填“甲图”或“乙图”)，在这个实验中，滑动变阻器的作用是：_______________________

②用笔画线代替导线，将图8中各元件按你选择的设计电路图连接起来。

3．学习了电流、电压和电阻这三个物理量后，某小组同学决定探究通过电阻的电流与其两端电压的关系，他们作了如下猜想：

A：加在电阻两端的电压越大，通过的电流越小；

B：加在电阻两端的电压越大，通过的电流越大；

C：加在电阻两端的电压变化，通过的电流不变。

为了验证上述猜想是否正确，该小组的同学设计了如

图甲所示的实验电路，并按设计方案测量了有关数据。

⑴请根据甲电路图，用笔画线代替导线把乙图中的滑动变

阻器接入电路。

⑵下表是该组同学实验中测量的数据。通过比较分析表中实验序号为　　　　 的几组数据，可以验证猜想　　　　 (选填“A”、“B”或“C”)是正确的。

实验序号

R/Ω

U/V

I/A

1

5

1.0

0.20

2

2.0

0.40

3

3.0

0.60

4

10

1.0

0.10

5

2.0

0.20

6

3.0

0.30

7

20

1.0

0.05

8

2.0

0.10

9

3.0

0.15

⑶归纳表中实验序号为1、4、7(或2、5、8，或3、6、9)的数据可得：当电压一定时，电流与电阻成　　　　 的关系。

⑷请你尝试将表中每次测量的电压值除以电流值，你还能发现：　　　　　 　　　。

2．小刚同学通过实验，探究电流随电阻变化的规律。得到的实验数据如下表。

(l)实验中加在导体两端的电压是_________V。

(2)请在坐标系上画出电流I随电阻R变化的图像。

(3)分析表中的数据或图像，你能得出什么探究结论？

答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

1．小刚用图5所示电路探究“一段电路中电流跟电阻的关系”。 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是(　 )

A.保持变阻器滑片不动　　　　　

B.将变阻器滑片适当向左移动

C.将变阻器滑片适当向右移动　

D.适当增加电池的节数
