5．如图10所示是小明探究小灯泡电阻所用的器材，已知小灯泡的正常发光时的电压为3.8V.

(1)请你用笔画线代替导线，将实物

　　 图连接完整．要求：使滑动变阻

　　 器的滑片向右移动时变阻器的阻

　　 值变大，连线不能交叉．

(2)闭合开关前，滑片P应移到　

________端(填A或B)．

(3)小明在实验过程中不小心漏填了

　　 一个电流数据，请你把图ll所示

　　 的读数填人表1的空格中．

(4)小明仔细分析实验数据，对比得出的几个电阻值，发现每次测量结果都有较大差异，你认为产生这种差异的主要原因是_____________________________________.　

　 (5)小明用完全相同的器材做进一步探究时，发现分别用如图12甲、乙所示的两个电路测出的小灯泡的电阻也有差异，你认为产生这种差异的主要原因是_______________

____________________________________________________________.

4．如图5所示，是王燕同学连接的测电阻Rx的电路。

(1)电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。

(2)在方框中根据改正后的电路画出电路图。

(3)实验中测出了如下表所示的数据，其中第3次测量时电流表的表盘如图所示，请你读出电流值填在表格中。电阻测量值R_x＝　　　　 Ω。

3．如图3所示，是利用电压表和电流表测量电阻的实验装置.⑴根据图甲所示的电路图把实物图乙连接完整，要求电流表、电压表均接低量程.

⑵图丙是某一次测量时电压表的数据，则此时电压表的读数是　　　 ，如果此时电流表的读数是0.16A，则电阻是　　　 Ω.

　　 　甲　　　　　　　　　　　　 乙　　　　 图4 　　　　　丙　

2．如图2是小明同学探究小灯泡电阻时连接的实验电路，选用的小灯泡上标有2.5V字样.

(1)闭合开关前，发现电路中有两个元件连接错误，请指出(在错的连线上打×).

(2)要测量灯泡正常发光时的电阻，应将电压表的读数调节到　　　　　 V.再逐渐　　　 电压(填升高或降低)，测出灯泡在不同亮度时的电阻.通过计算发现每次测量的电阻都不同，这是因为灯丝的亮度不同时，灯丝的　　　 也不同.

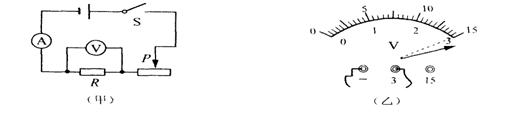

1． 小明准备按图(甲)所示的电路图测量未知电阻的阻值．实验过程中，当小明连好并接通电路时发现电压表指针的偏转情况如图(乙)所示．

(1)用图(甲)所示电路测量未知电阻所依据的原理是_____________；

　　 (2)产生图(乙)所示情况的原因可能是(只要求写出2个)：

　　　 ①________________________________________________.

②________________________________________________.

11．小明设计了如图13所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表。当金属片受到的压力增大时，变阻器的阻值　　　　 ，压力表示数　　　 (选填“变大”、“变小”或“不变”)。

欧姆定律应用七：伏安法测电阻

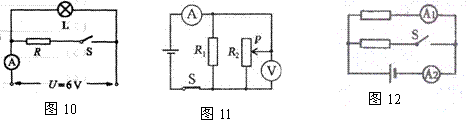

10．如图12所示，当开关s闭合时，两个电流表的示数变化情况正确的是

　　 A．两个电流表示数都变大

　　 B．两个电流表示数都变小

　　 C．电流表A₁示数不变，电流表A₂示数变小

　　 D．电流表A₁示数不变，电流表A₁示数变大

9．如图11所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将__________；电压表示数将_________(选填“增大”、

“减小”或“不变”)。

10．如图10所示电路，开关S闭合后，电流表的示数　　 ( 填“变大”、“变小”或“不变”)；若电流表示数变化了0．1A，则电阻R=　　 Ω。(电源电压保持不变)

9．如图9所示，电源电压不变，当开关S闭合时，电表示数的变化情况是(　　 ).

A．电流表、电压表示数均变大　　　　 B．电流表、电压表示数均变小

C．电压表示数变大，电流表示数变小　 D．电压表示数变小，电流表示数变大
