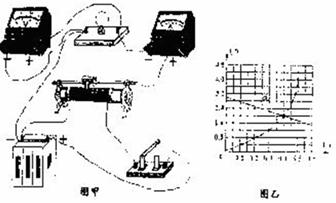

15．[郓城实验中学]11．某同学按图甲连接好电路，用来测量干电池的电动势和内电阻。实验中，他接通开关后发现电压表的示数不为零，电流表的示数为零。改变滑动变阻器滑片的位置，电压表的示数不变，电流表的示数仍为零。现用多用电表的电压档检查电路：把两表笔分别接a、b和a、c时，其示数均为零；把两表笔分别接d、e时，其示数与电压表的示数相同。检查各接线柱均未接错且接触良好，各接线之间也未发生短路，由此可推断故障原因应是：　　　　　　　　　　　 。

故障排除后，他测出路端电压U和总电流I的多组数据，作出U-I图象如图乙所示，由图像可得出该干电池的电动势E=________V，内电阻r=_________Ω。

[解]11．滑动变阻器出现断路(3分)；1.5()，1.2(或1.17) (3分)

14．[烟台市]17．如图所示，R₀为阻值已知的定值电阻，且其阻值与两电压表的阻值相近，现要利用该电路来

测量两个电压表的内阻

　 (1)写出需要测量的物理量：(并用字母表示)：

　 (2)根据测量的物理量可求出电压表　 的内阻

　　　　 R₁=　　　 ，电压表　　 的内阻R₂=　　　 。

[解]17．(1)只闭合开关S₁，读出两只电压表的示数U₁、U₂；同时闭合开关S₁、S₂后，读出两只电压表的示数为U₁^{`</sup>、U<sub>2</sub><sup>`}(4分)

　 (2)(每空2分)

13．[潍坊市]13．(8分)在“测定金属丝的电阻率”实验中，用螺旋测微器测量金属丝直径时其刻度的位置如图所示．

　(1)从图中可读出金属丝的直径为　　　　　　　 mm．

　 (2)在用伏安法测定金属丝的电阻时(金属丝的电阻约为20)，除被测金属丝外，还有如下实验器材供选择

A.直流电源：电动势约12V，内阻很小；　 B.电流表A1：量程0-0．6A，内阻约为0．5；　 C．电流表A2：量程0-3.0A，内阻约为0．1

D．电压表V：量程0-3V，内阻约为10k；　 E．滑动变阻器R：最大阻值20；　 F．开关、导线若干

为了提高实验的测量精度，在可供选择的器材中，应该选用的电流表是　　　 　(填A，或A2)．

　(3)根据所选的器材，在虚线框中画出完整的实验电路图(要求电阻丝上的电压从零开始变化)．

[解] 1)0．520~0．522(2分)；

　　 (2)A₁(2分)

　　 (3)实验电路如右图所示(4分)．

12．[威海一中]12.(8分)某同学为了测电流表A₁的内阻r₁的精确值，有如下器材：

(1)(4分)要求电流表A₁的示数从零开始变化，

且能多测几组数据，尽可能减小误差。

在虚线框中画出测量用的电路图，并在

图中标出所用器材的代号。

(2)(4分)若选测量数据中的一组来计算电流表A₁的内阻r₁，则所用电流表A₁的内阻r₁的表达式为r₁=　　　　　 ；式中各符号的意义是　　　　　

[解]　(1)如图所示.(2)(2)　 　

　I₂、I₁分别为某次实验时电流表A₂、A₁的示数，R_O是定值电阻的电阻大小　

0.(3)

(4)8

11．[青岛十九中]13．(12分)某课外学习小组想描绘标有4V、2W的小灯泡的伏安特性曲线，除导线和开关之外还备有以下器材可供选择：

A．电流表(量程0.6A，内阻约为1)

B．电流表(量程 3.0A ,内阻约为0.2)

C．电压表(量程5.0B,内阻约为5k)

D．电压表(量程15.0V，内阻约为15)

E．滑动变阻器(最大阻值为200，额定电流100mA)

F．滑动变阻器(最大阻值为10,额定电流1.0A)

G．电源(电动势为6.0V，内阻约为1.5)

　 (1)(3分)实验中，电流表应选　　　　　　　 ；电压表应选　　　　　　　 ；滑动变阻器应选　　　　　　　 。(只填写器材前面的字母代号)

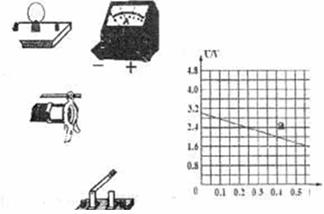

　 (2)(4分)将图甲中的事物连接成实验所需的电路。(有两根导线已经接好)。实验开始时，滑　　　　　　　 端(填“左”或“右”)

请在图乙中描点画出小灯泡的U-I曲线

　 (4)(2分)若某干电池的端电压U与I的关系如图乙中曲线a所示，那么将本题的小灯泡接在该干电池的两端时，小灯泡的实际功率是　　　　　　 W。

[解]13．(1)A　 C　 F

(2)左

10．[临沭一中]14.(7分)如图所示电路的三根导线中有一根是断的。电源、电阻器R₁、R₂及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R₁的b端和R₂的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：____________。

　A.直流10V挡 　B.直流0.5A挡　 C.直流2.5V挡 　D.欧姆挡

[解] A………7分

9．[莱阳一中]17．如图所示，R₀为阻值已知的定值电阻，且其阻值与两电

压表的阻值相近，现要利用该电路来测量两个电压表的内阻

(1)写出需要测量的物理量：(并用字母表示)　　　　 。

(2)根据测量的物理量可求出电压表V₁的内阻R₁=　　　　　　 ，电压表V₂的内阻R₂=　　　　　 。

[解](1)只闭合开关S₁,读出两只电压表的示数U₁、U₂；同时闭合开关S₁、S₂后，读出两只电压表的示数为U₁、U₂ (4分)

　 (2)　 (每空2分)

8．[济南市]12. (6分)欲用伏安法测定一个阻值约为12 Ω的电阻，要求测量结果尽量准确。下列器材中应选用的是，将实物图连成实验电路图。

A. 电池组(6 V，内阻很小)

B. 电流表A1(0-3 A，内阻约为0.012 5 Ω)

C. 电流表A2(0-0.6 A，内阻约为0.125 Ω)

D. 电压表V1(0-3 V，内阻约为3 kΩ)

E. 电压表V2(0-6 V，内阻约为6 kΩ)

F. 滑动变阻器R1(0-20 Ω，1 A)

G. 滑动变阻器R2(0-200 Ω，1 A)

H. 电键、导线

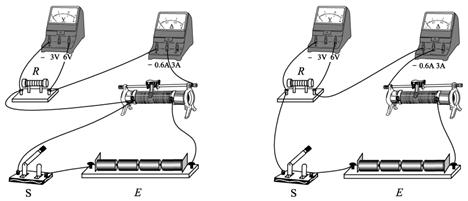

[解] 　ACEFH(2分)；实物连接如图所示(滑动变阻器分压和限流接法都可以)(4分)

7．[苍山县]14．(14分)为了测定干电池的电动势和内电阻，现有下列器材料：

A．干电池一节　

B．电压表(0-3-15V，内阻约为3K，15K)　　

C．电流表(0-0.6-3A，内阻约为10，2)　

D．电流表G(满偏电流3mA，内阻R_g=10)　

E．滑动变阻器(0-20)　

F．滑动变阻器(0-1000)　　　

G．电阻箱(0-9999)　　　

H．开关、导线　　　

(1)用电流表和电压表测量干电池的电动势和内电阻，应选用的变阻器是 　　　_____

(填字母代号)

(2)根据实验要求，用笔画线代替导线在实物图上连线

(3)某次实验数据记录如下：

根据表中数据在坐标图上画出U-I图线(合理设置坐标刻度)。由图可求得电动势E=　　　 ________V， 内电阻r=　　 ________。

(4)如果实验中电压表坏了，选用其他器材进行实验，请画出相应的电路图。

[解]14．(14分)(1)E　　　 (2分)

　 (2)见右图　　　　 (3分)

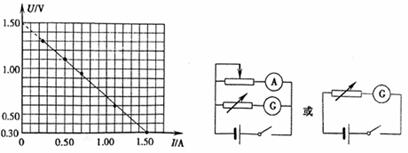

　 (3)见下左图(2分)，1.50, 0.80 (各2分)

　 (4)如下图右(3分)
