6．[苍山县]13．(3分)用表盘为右图所示的多用电表正确测量了一个l3Ω的电阻后，需要继续测量一个阻值大概是2kΩ左右的电阻．在用红、黑表笔接触这个电阻两端之前，以下哪些操作步骤是必须的？请选择其中有用的，按操作顺序写出：__________________。　

A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指零　　　　

B．将红表笔和黑表笔接触　　　　　　　 C．把选择开关旋转到“×1k”位置

D．把选择开关旋转到“×100”位置　　　 E．调节欧姆调零旋钮使表针指向欧姆零点　　

[解]D、B、E　　 (3分)　 　

5．[苍山县]12．(3分) 研究小灯泡的伏安特性曲线，通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线上过P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是：_________________

A．随着所加电压的增大，小灯泡的电阻增大　

B．对应P点，小灯泡的电阻为R＝　　

C．对应P点，小灯泡的电阻为R＝　　

D．对应P 点，小灯泡功率为图中矩形PQOM 所围的面积　　　

[解]12. A B D　　　 (3分)　

4．[日照市]13．(9分)一标有“3.8V，0.3A”字样的小灯泡，其灯丝的电阻会随温度的升高而变化，一研究性学习小组在实验室研究这一问题，现实验室备有以下实验器材：

实验时要求测量范围尽可能大,且要求灯泡上的电压从0调节,测量结果尽可能准确.

①现在有下图所示的a、b、c、d四个电路,你可选用的电路有　　　　　　　　　　　　　 .

　　　 ②在实验中,应当选用的实验器材有电压表　　　　　　　　　　　　　 ,

电流表　　　　　　　　　　　　　　　　　　　　　　　　 ,滑线变阻器　　　　　 .

(填器材名称“代号”).

③该小组某同学通过实验描绘出小灯泡的I-U图线,如右图所

示,试根据图线中给出的参数,求出小灯炮在工作点A和B的

电阻值分别为　　　　　　　　　　　　　　 、　　　　　　　　　　　　　　　　 。

[解]①d(2分)；　　　 ②V₁(1分)；A₁(1分)；R₁(1分)。　　 ③6.3Ω(2分)，(结果为5.9Ω-6.4Ω均得2分)；10Ω(2分)

3．[日照市]11．(3分)用多用电表测量相关物理量时，电表的

指针如图所示，当转换开关分别置于a、b、c挡时，

多用电表的读数分别是

a挡的读数是　　　　　　　　　　　　　　　　　　　　　

b挡的读数是　　　　　　　　　　　　　　　　　　　　　

c挡的读数是　　　　　　　　　　　　　　　　　　　　　

[解]125mA(1分)；12.5V(1分)；1000Ω(1kΩ)(1分)

2．[聊城市]12．(8分)用以下器材测量电压表V₁的内阻R₁(量程为1.5V，内阻1400-1600)：

电源E，电动势约为3V，内阻可忽略；

电压奶V₂，量程3V；

定值电阻R₀，阻值1200；

滑动变阻器R，最大阻值约为20；

单刀单掷开关S，导线若干。

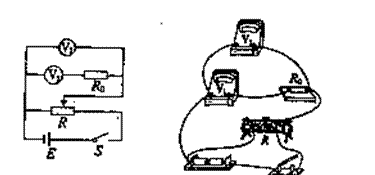

　 (1)请在图(a)的方框中画出实验电路原理图(原理图中的器件必须要用题中相应的字母标注)。

　 (2)在(b)图中用笔连线，完成实物图的连接。

　 (3)若电压表V₁的读数用U₁表示，电压表V₂的读数用U₂表示，则由已知量和测得量表示R₁的表达式为R₁=　　　　　 。

[解](1)

(2)见图

(3)

1．[济宁市]12．(8分)有一阻值在-之间，额定功率为的电阻，现用伏安法测量它的阻值。实验器材主要有：

电流表(量程0-，内阻)

电流表(量程0-，内阻)

电压表(量程0-5V，内阻)

电压表(量程0-15V，内阻)

滑动变阻器(阻值范围0-，额定电流)

直流电源(输出电压12V，内阻不计)

(1)为使实验结果准确，电流表应选用__________，

电压表应先用__________。

(2)试在下图中补画出符合实验要求的连线。

[解](1)(2分)(2分)

(2)如图所示：(4分)

30．(5分)电解饱和食盐水，当溶液中有1摩NaOH生成时，问：(1)从阴极析出什么气体？在标准状况下体积为多少升？(2)电路中有多少电子通过？

29．(4分)某造纸厂排出的废水，经取样分析其中除了含有游离汞、纤维素以及其它的有机物外，其它成分为c(Na⁺)=3×10^-4 mol．L^-1，c(SO₄^2-)=2.5×10^-4 mol．L^-1，c(Cl^-)=1.6×10^-5 mol．L^-1，

c(NO₃^-)=1.4×10^-5 mol．L^-1，c(Ca²⁺)=1.5×10^-5 mol．L^-1，则该废水的pH约为多少？ (要求写出计算过程，已知lg2=0.3)

28、(4分)电解原理在化学工业中有广泛的应用。如图

如果用电解方法精炼粗铜，电解液a选用CuSO₄溶液，则：

①X电极的材料是___________，电极反应是_________________________。

②Y电极的材料是____________，电极反应是_________________________。

四 计算题(9分)

26.(6分)氯化铁水解的离子方程式为 ___________________________________________　　　　　　　　　　　　

向氯化铁溶液中加入碳酸钙粉末，发现碳酸钙逐渐溶解，并产生无色气体，其离子方程式为　　　　　　　　　　　　 ____________________________________________________________________-

同时有红褐色沉淀生成，其原因是____________________________________27、(6分)两套如图所示装置，各盛有2g锌粒(颗粒大小相同)分别加入40ml 1mol/L和40ml 4mol/L的硫酸，比较二者收集10ml H₂时所用的时间。

(1)当收集到10mlH₂时，哪个实验所耗时间较长？为什么？

　　　　　　　　　　　　　　　　　　 _________________________。

(2)活塞外移的情况是　　　　

A、均匀外移　　 B、先快后慢

C、先慢后快　　 D、先慢后快然后又逐渐减慢

你选择的理由是__________________________________________________

__________________________________________________。
