7．(09年上海物理)位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则

A．a点和b点的电场强度相同

B．正电荷从c点移到d点，电场力做正功

C．负电荷从a点移到c点，电场力做正功

D．正电荷从e点沿图中虚线移到f点，电势能先减小后增大

答案：CD

解析：电场线的疏密可以表示电场的强弱，可见A错误；正电荷从c点移到d点，电场力做负功，负电荷从a点移到c点，电场力做正功，所以B错误，C正确；正电荷从e点沿图中虚线移到f点，电场力先做正功，后做负功，但整个过程电场力做正功，D正确。

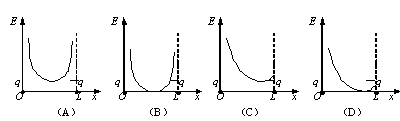

3．(09年上海物理)两带电量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的是图

答案：A

解析：由等量异种点电荷的电场强度的关系可知，在两电荷连线中点处电场强度最小，但不是零，从两点电荷向中点电场强度逐渐减小，因此A正确。

20．(09年北京卷)图示为一个内、外半径分别为R₁和R₂的圆环状均匀带电平面，其单位面积带电量为。取环面中心O为原点，以垂直于环面的轴线为x轴。设轴上任意点P到O点的的距离为x，P点电场强度的大小为E。下面给出E的四个表达式(式中k为静电力常量)，其中只有一个是合理的。你可能不会求解此处的场强E，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，E的合理表达式应为

A．

B．

C．

D．

答案：B

解析：当R₁=0时，对于A项而言E=0，此时带电圆环演变为带电圆面，中心轴线上一点的电场强度E>0，故A项错误；当x=0时，此时要求的场强为O点的场强，由对称性可知E_O=0，对于C项而言，x=0时E为一定值，故C项错误。当x→∞时E→0，而D项中E→4πκσ故D项错误；所以正确选项只能为B。

16．(09年北京卷)某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为E_P和E_Q，电势分别为U_P和U_Q，则

A．E_P＞E_Q，U_P＞U_Q　　

B．E_P＞E_Q，U_P＜U_Q

C．E_P＜E_Q，U_P＞U_Q

D．E_P＜E_Q，U_P＜U_Q

答案：A

解析：从图可以看出P点的电场线的密集程度大于Q点的密集程度，故P点的场强大于Q点的场强，因电场线的方向由P指向Q，而沿电场线的方向电势逐渐降低， P点的电势高于Q点的电势，故A项正确。

(09年北京卷)19．如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场。一带电粒子a(不计重力)以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′点(图中未标出)穿出。若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b(不计重力)仍以相同初速度由O点射入，从区域右边界穿出，则粒子b

A．穿出位置一定在O′点下方

B．穿出位置一定在O′点上方

C．运动时，在电场中的电势能一定减小

D．在电场中运动时，动能一定减小

答案：C

解析：a粒子要在电场、磁场的复合场区内做直线运动，则该粒子一定做匀速直线运动，故对粒子a有：Bqv=Eq 即只要满足E =Bv无论粒子带正电还是负电，粒子都可以沿直线穿出复合场区，当撤去磁场只保留电场时，粒子b由于电性不确定，故无法判断从O’点的上方或下方穿出，故AB错误；粒子b在穿过电场区的过程中必然受到电场力的作用而做类似于平抛的运动，电场力做正功，其电势能减小，动能增大，故C项正确D项错误。

18.(09年全国卷Ⅰ)如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM=MN，P点在y轴的右侧，MP⊥ON，则

A.M点的电势比P点的电势高

B.将负电荷由O点移动到P点，电场力做正功

C. M、N 两点间的电势差大于O、M两点间的电势差

D.在O点静止释放一带正电粒子，该粒子将沿y轴做直线运动

答案：AD

解析：本题考查电场、电势、等势线、以及带电粒子在电场中的运动.由图和几何关系可知M和P两点不处在同一等势线上而且有,A对.将负电荷由O点移到P要克服电场力做功,及电场力做负功,B错.根据,O到M的平均电场强度大于M到N的平均电场强度,所以有,C错.从O点释放正电子后,电场力做正功,该粒子将沿y轴做加速直线运动。

(09年全国卷Ⅱ)19. 图中虚线为匀强电场中与场强方向垂直的等间距平行直线。两粒子M、N质量相等，所带电荷的绝对值也相等。现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示。点a、b、c为实线与虚线的交点，已知O点电势高于c 点。若不计重力，则

A. M带负电荷，N带正电荷

B. N在a点的速度与M在c点的速度大小相同

C. N在从O点运动至a点的过程中克服电场力做功

D. M在从O点运动至b点的过程中，电场力对它做的功等于零

答案：BD

解析：本题考查带电粒子在电场中的运动.图中的虚线为等势线,所以M点从O点到b点的过程中电场力对粒子做功等于零,D正确.根据MN粒子的运动轨迹可知N受到的电场力向上M受到的电场力向下,电荷的正负不清楚但为异种电荷.A错.o到a的电势差等于o到c的两点的电势差,而且电荷和质量大小相等,而且电场力都做的是正功根据动能定理得a与c两点的速度大小相同,但方向不同,B对。

24、(本小题满分12分)

如图1，在平面直角坐标系xOy中，二次函数y＝ax²+bx+c(a＞0)的图象顶点为D，与y轴交于点C，与x轴交于点A、B，点A在原点的左侧，点B的坐标为(3，0)，OB＝OC，tan∠ACO＝．

(1)求这个二次函数的解析式；

(2)若平行于x轴的直线与该抛物线交于点M、N，且以MN为直径的圆与x轴相切，求该圆的半径长度；

(3)如图2，若点G(2，y)是该抛物线上一点，点P是直线AG下方的抛物线上的一动点，当点P运动到什么位置时，△AGP的面积最大？求此时点P的坐标和△AGP的最大面积．

(金山学校　　 沈亚芳)

23、(本小题满分10分)

如图①在一条笔直的公路上有A、B、C三地，B、C两地相距150km，甲、乙两辆汽车分别从B、C两地同时出发，沿公路匀速相向而行，分别驶往C、B两地.甲、乙两车到A地的距离y₁、y₂与行驶时间x的关系如图②所示.

(1)请在图①中标出A地的位置；

(2)求图②中点M的坐标，并解释该点的实际意义；

(3)在图②中补全甲车的函数图象，求甲、乙两车到A地的距离y₁、 y₂与行驶时间x的函数关系式.

(4)A地设有指挥中心，指挥中心与两车配有对讲机，两部对讲机在15km之内(含15km)时能够互相通话，求两车可以同时与指挥中心用对讲机通话的时间.

22、(本小题满分10分)

问题背景：

在中，、、三边长分别为、、，求这个三角形的面积．小辉同学在解答这道题时，先建立一个正方形网格(每个小正方形的边长为1)，再在网格中画出格点(即三个顶点都在小正方形的顶点处)，如图所示．这样不需求的高，而借用网格就能计算出它的面积．

(1)请你将的面积直接填写在横线上．__________________

思维拓展：

(2)我们把上述求面积的

方法叫做构图法．若

三边的长分别为、、

()，请利用图

的正方形网格(每个小正方形

的边长为)画出相应的，

并求出它的面积．

探索创新：

(3)若三边的长分别为、、 (，且)，试运用构图法求出这三角形的面积．

21、(本小题满分8分)

(改编09烟台中考卷)某市教育行政部门为了了解初一学生每学期参加综合实践活动的情况，随机抽样调查了某校初一学生一个学期参加综合实践活动的天数，并用得到的数据绘制了下面两幅不完整的统计图(如图)．

请你根据图中提供的信息，回答下列问题：

(1)求出扇形统计图中的值，并求出该校初一学生总数；

(2)分别求出活动时间为5天、7天的学生人数，并补全频数分布直方图；

(3)求出扇形统计图中“活动时间为4天”的扇形所对圆心角的度数；

(4)如果该市共有初一学生6000人，请你估计“活动时间不少于4天”的大约有多少人？

20、(本小题满分8分)

如图，已知：边长为1的正方形ABCD内接于⊙O，

P为边CD的中点，直线AP交圆于E点．

(1)求弦DE的长．

(2)若Q是线段BC上一动点，当BQ长为何值时，

三角形ADP与以Q，C，P为顶点的三角形相似．
