14、BCD　　 15、D　　 16、C 17、B　 18、BD　 19、BD 20、A　　 21、BC　　　　　

22．⑴如图所示为描绘电场中等势线的实验。

①实验时需在木板上由下而上依次铺放__ ____纸，________纸和____ __纸．

②今有100μA、0.5mA、10mA电流表各一块供选用，则应选______的电流表较好．

③在两接线柱A、B连线上等距离找出5个基准点a、b、c、d、e．灵敏电流表G的一根探针接在c点，另一探针接在f点，则电流表指针向_____偏(已知此电流表指针偏转方向与电流的关系为“右进右偏，左进左偏”)．为找到与c点电势相等的点，接f点的探针应向_____移．

⑵待测电阻R_x的阻值约为80Ω~100Ω，现要准确测定其电阻值，给出的器材有：

A．电源E(电动势18V，内电阻未知)，

B．定值电阻R₁=1000Ω，

C．定值电阻R₂=100Ω，

D．滑动变阻器R₃，总阻值20Ω，

E．滑动变阻器R₄，总阻值200Ω，

F．电流表A，量程0~0.1A，内电阻未知，

G．单刀双掷电键一个，导线若干根。

①试设计一个能准确测量R_x阻值的电路，所选择的器材为：　　　　　　 　

②在右上方框中画出实验电路图。

③写出用测量的物理量表示R_x的表达式：______________________。

21．如图所示，abcd和a^,b^,c^,d^,为水平放置的光滑平行导轨，区域内充满方向竖直向上的匀强磁场。ab、a^,b^,间的宽度是cd、c^,d^,间宽度的2倍。设导轨足够长，导体棒ef的质量是gh的质量的2倍。现给导体棒ef一个初速度V₀，沿导轨向左运动，下列说法正确的是

A、ef、gh两棒组成的系统在相互作用过程中动量守恒

B、ef、gh两棒组成的系统在达到稳定后动量守恒

C、ef、gh两棒在达到稳定时，速度大小之比为1:2

D、在达到稳定前，对gh棒来说是机械能转化为电能

20．如图所示，带电平行金属板相互正对水平放置，两板间存在着水平方向的匀强磁场。带电液滴a沿垂直于电场和磁场的方向进入板间后恰好沿水平方向做直线运动，在它正前方有一个静止在绝缘小支架上不带电的液滴b，带电液滴a与液滴b发生正碰，在极短的时间内复合在一起形成带电液滴c。若不计支架对液滴c沿水平方向的作用力，则液滴c离开支架后

A、一定做曲线运动　　　　　　　　　 B、可能做直线运动

C、可能做匀速圆周运动　　　　　　　 D、电场力对其做正功

19．高温超导限流器被公认为目前最好的且惟一行之有效的短路故意电流限制装置，中国科学院电工研究所完成了一种具有自主知识产权的高温超限流器样机的研制工作，并于2005年初在湖南进行并网挂机实验。超导限流器由超导部件和限流电阻并联组成，如图所示。超导部件有一个超导临界电流I_C，当通过限流器的电流I>I_C时，将造成超导体失超，从超导态(本题认为电阻为零)转变为正常态(本题认为是一个纯电阻)。以此来限制电力系统的故障电流。已知超导部件的正确电阻为R₁=3Ω，超导临界电流I_C=1.2A，限流电阻R₂=6Ω，小灯泡L上标有“6V 6W”，电源电动源E=8V，内阻r=2Ω。原来电路正常工作，现L突然发生短路。则(　 )

　　　 A、短路前通过R_­1的电流为2/3A　　　　　　　 B、超导部件将由超导态转为正常态

　　　 C、短路后通过R­₁的电流为2A　　　　　　　　 D、短路后通过R₁的电流为4/3A

18.已知有一系列衰变反应如下：，则下列说法中正确的是(　 )

A、若放射性元素经过6h还剩下没有衰变，则它的半衰期为0. 75 h.

B、若是的同位素，则

C、a不可能与g相等　　　　　　　　　　　　　　　　 D、的最大值为12

17．太阳系八大行星绕太阳运动的轨道可粗略地认为是圆，各行星的半径、日星距离和质量如下表所示：

　由表中所列数据可以估算海王星公转的周期最接近于

A、1050年　　　　 B、165年　　　　　　 C、35年　　　　　　 D、15年

16．许多物理现象在科学技术领域得到应用，以下说法正确的是

A、利用红外线进行遥感、遥控，主要是因为红外线的波长长，不容易发生衍射

B、照相机镜头表面涂上增透膜，以增强透射光的强度，是应用了光的全反射现象

C、医院里常用紫外线对病房和手术室进行消毒

D、a射线、β射线、γ射线本质上都是电磁波

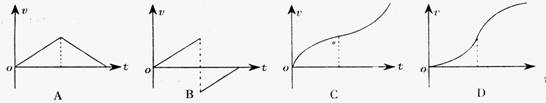

15．一个物体在多个力的作用下处于静止状态，如果仅使其中一个力大小逐渐减小到零，然后又从零逐渐恢复到原来的大小(此力的方向始终未变)，在这过程中其余各力均不变。那么，下列各图中能正确描述该过程中物体速度变化情况的是

14．如图所示，甲分子固定在坐标原点O，两分子间的分子势能E_p与两分子间距离的变化关系如图中曲线所示。图中分子势能的最小值为0．若两分子所具有的总能量为E₀，则下列说法中正确的是

A、乙分子在P点时，加速度最大

B、乙分子在P点，其动能为E₀

C、乙分子在P点时，处于平衡状态

D、乙分子从较远处向着P点而来的过程中,分子力先逐渐增大后减小
