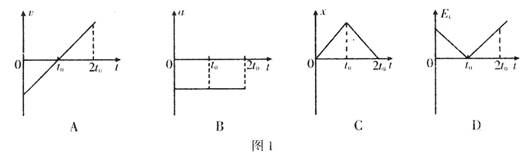

1．在地面上某处将一金属小球竖直向上抛出，上升一定高度后再落回原处，若不考虑空气阻力，则下述图象能正确反映速度、加速度、位移和动能随时间变化关系的是(以向上为正方向)　　　　　　　　　　　 (　　 )

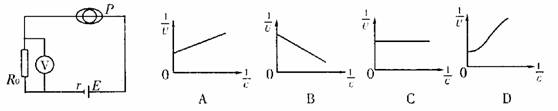

9．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻的倒数与酒精气体的浓度C成正比，R₀为定值电阻．以下关于电压表示数的倒数()与酒精气体浓度的倒数()之间关系的图象，正确的是　　 　　　　　　　　　　　　　　　　 (　　 )

　 10．如图(a)所示，光滑绝缘水平面上有甲、乙

两个点电荷．t=0时，乙电荷向甲运动，速度

为6rn/s，甲的速度为0．之后，它们仅在相

互静电力的作用下沿同一直线运动(整个运

　 动过程中没有接触)，它们运动的速度

(v)一时间(t)图象分别如图(b)中甲、

乙两曲线所示．则由图线可知(　　 )

　　 A．两电荷的电性一定相同

　　 B．t₁时刻两电荷的电势能最大

C．0~t₂时间内两电荷间的相互静电力

一直增大

D．t₁~t₃时问内，甲的动能一直增大，乙的

动能一直减小

5．如图所示，两块金属板水平放置，与左侧水平放置

的线圈通过开关K用导线连接．压力传感器上表

面绝缘，位于两金属板间，带正电小球静置于压

力传感器上，均匀变化的磁场沿线圈的轴向穿过

线圈．K未接通时传感器的示数为l N，K闭合后

传感器的示数变为2 N．则磁场的变化情况可能

是　　　　　　　　　　　　　　　　 (　　 )

　　　 A．向上均匀增大　　 　　　　　　　　　　　　　　 B．向上均匀减小

　　　 C．向下均匀减小　　 　　　　　　　　　　　　　　 D．向下均匀增大

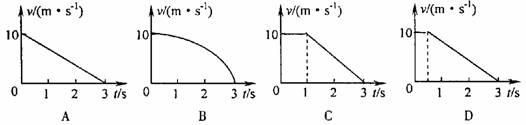

　 6．如图所示，汽车以10m／s的速度匀速驶向路口，当行

驶至距路口停车线20m处时，绿灯还有3s熄灭．而

该汽车在绿灯熄灭时刚好停在停车线处，则汽车运动

的速度(v)一时间(t)图象可能是　　　 (　　 )

　 7．如图所示，地球球心为O，半径为R，表面的重力加速度为g．一宇宙飞船绕地球无动力飞行且做椭圆运动，恰好经过距地心2R的P点，为研究方便，假设地球不自转且表面没有空气，则　　　　　　　　　　　　　　　　 (　　 )

　　　 A．飞船在P点的加速度一定是

　　　 B．飞船经过P点的速度一定是

　　　 C．飞船内的物体处于完全失重状态

　　　 D．飞船经过P点时，对准地心弹射出的物体一定沿PO直线落向地面

　 8．如图所示，将一篮球从地面上方日点斜向上抛出，

刚好垂直击中篮板上A点，不计空气阻力．若

抛射点B向篮板方向移动一小段距离，仍使抛

出的篮球垂直击中A点，则可行的是(　　 )

　 　　 A．增大抛射速度，同时减小抛射角

　 　　 B．减小抛射速度，同时减小抛射角

　 　　 C．增大抛射角，同时减小抛出速度

　 　　 D．增大抛射角，同时增大抛出速度

1．质量为60kg的人站在水平地面上，用定滑轮装置将质量为m=40kg

的重物送到井中．当重物以2m／s。的加速度加速下落时，忽略绳

子和定滑轮的质量及定滑轮的摩擦，则人对地面的压力大小为

(g取10m／s²)　　　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．200N　　 　　　　　 B．280N　　 　　　　　

　　　 C．320N　　 　　　　　 D．920N

　 2．如图所示，电子束沿垂直于荧光屏的方向直线运动，

为使电子打在荧光屏上方的位置P，则能使电子发

生上述偏转的场是　　　　　　　　　 (　　 )

　　　 A．匀强电场

　 　　 B．负点电荷的电场　　

　 　　 C．垂直纸面向里的匀强磁场　

　　　 D．垂直纸面向外的匀强磁场

　 3．如图所示电路中的变压器为理想变压器，S为单刀双掷开关，P是滑动变阻器R的滑动触头，原线圈两端接电压恒定的交变电流，则能使原线圈的输入功率变大的是(　　 )

　　　 A．保持P的位置不变，S由b切换到a

　　　 B．保持P的位置不变，S由口切换到b

　　　 C．S掷于b位置不动，P向上滑动

　　　 D．S掷于b位置不动，P向下滑动

　 4．如图所示，表面光滑的半圆柱体固定在水平面上，小物

块在拉力F作用下从B点沿圆弧缓慢上滑至A点，此

过程中F始终沿圆弧的切线方向．则　　　　 (　　 )

　　　 A．小物块受的支持力逐渐变大

　　　 B．小物块受的支持力先变小后变大

　　　 C．拉力F逐渐变小

　 　　　 D．拉力F先变大后变小

14.如图甲所示，固定在水平桌面上的光滑金属导轨cd、eg处于方向竖直向下的匀强磁场中，金属杆ab与导轨接触良好.在两根导轨的端点d、e之间连接一电阻，其它部分电阻忽略不计.现用一水平向右的外力F₁作用在金属杆ab上，使金属杆由静止开始向右沿导轨滑动，滑动中杆ab始终垂直于导轨.金属杆受到的安培力用F_f表示，则关于图乙中F₁与F_f随时间t变化的关系图象可能的是

A　　　　　　　　　　　　　　　　 B　　　　　　　　　 C　　　　　　　　　　　　　　　 D

[2010潍坊一模]

答案：1．B　 2．ABD　 3．BC　 4．AC　 5．AC　 6．BC　 7．AC　 8．C　 9．A　 10．AB

13.小木块放在倾角为α的斜面上，受到一个水平力F ( F ≠0 )的作用而处于静止状态，如图所示.若小木块受到的支持力与摩擦力的合力为F_合，则F_合的方向及其与竖直向上方向的夹角β可能是

A.向右上方，β＞α 　　　　　　

B.向右上方，β＜α 　　　　　

C.向左上方，β＞α

D.向左上方，β＜α　　

12.如图，甲是研究自感现象的实验电路图，乙是录音机的录音电路原理图，丙是光电传感的火灾报警器的部分电路图，丁是电容式话筒的电路原理图，下列说法正确的是

A.甲图中开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花

B.乙图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场

C.丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化

D.丁图电路中，根据电磁感应的原理，声波的振动会在电路中产生变化的电流

11.一辆质量为m的卡车在平直的公路上，以初速度v₀开始加速行驶，经过一段时间t，卡车前进的距离为s时，恰好达到最大速度v_m .在这段时间内，卡车发动机的输出功率恒为P，卡车运动中受到的阻力大小恒为F ，则这段时间内发动机对卡车做的功为　　

A.Pt 　　　　　　B.Fs　　　　　　

C.Fv_m t　 　　　　D.

10.如图所示，质量为M的物体内有光滑圆形轨道，现有一质量为m的小滑块沿该圆形轨道内侧在竖直面内做圆周运动，A、C分别为圆周的最高点和最低点，B、D两点与圆心O在同一水平线上.小滑块运动时，物体M始终处于静止状态.则关于物体M对地面的压力F_N和地面对M的摩擦力的有关说法中正确的是(重力加速度为g)

A.小滑块在A点时，F_N>Mg，摩擦力方向向左

B.小滑块在B点时，F_N=Mg，摩擦力方向向右

C.小滑块在C点时，F_N=(M+m)g，M与地面无摩擦

D.小滑块在D点时，F_N=(M+m)g，摩擦力方向向左

9.去年冬天，我国东北地区由于低温、雨雪、冰冻使输电线路结冰而影响正常供电.为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰.若在正常供电时，为了减少输电损耗，需经过升压变压器将电压升高后采用高压输电，假设升压变压器原、副线圈匝数比为1: N ，高压线上送电电压为U，电流为I，热损耗功率为△P；除冰时，调整升压变压器原、副线圈的匝数比，使输电线上的热损耗功率变为9△P，通过增加焦耳热达到除冰的目的.则除冰时(认为输电功率和输电线电阻不变)

A.输电电流变为3I　　 　　　　

B.输电电流变为9I

C.输电电压变为3U　　　　 　　

D.升压变压器原、副线圈匝数比变为1:3N
