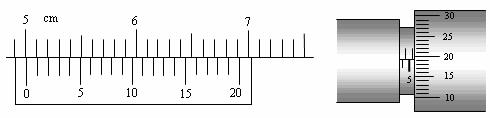

12．(1)读出下面图中游标卡尺与螺旋测微器的读数, 游标卡尺读数为　　　　 mm，螺旋测微器读数为　　　　 mm。

(2)兴趣小组为测一遥控电动小车的额定功率，进行了如下实验：

①用天平测出电动小车的质量为0.4kg；

②将电动小车、纸带和打点计时器按如图甲所示安装；

③接通打点计时器(其打点周期为0.02s)；

④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器(设小车在整个过程中小车所受的阻力恒定)。

下图是小车达到最大速度后，打点计时器在纸带上所打的点迹，请你分析纸带数据，回答下列问题：

(Ⅰ)该电动小车运动的最大速度为　　 ▲　　　 m/s；

(Ⅱ)该电动小车的额定功率为　 　　　　▲　　 W。

11．某一阻值不变的纯电阻元件(阻值在-之间)，额定功率为0.25 W．要用伏安法较准确地测量它的阻值，实验器材有：

　　 电流表A₁：量程为100 mA，内阻约为；

　　 电流表A₂：量程为1 A，内阻约为；

电压表V₁：量程为6 V，内阻约为；

电压表V₂：量程为30 V，内阻约为；

　　 滑动变阻器R：0-，2A；

电源()，开关，导线若干．

(1)实验中应选用的电流表为___________，电压表为_________；(填入器材符号)

(2)在虚线框内画出实验电路图；

　　 (3)测出的电阻值与真实值相比　　　　　　 (填“偏大”、“偏小”或“相等”)．

10．如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板M、N间，M、N金属板间所加的电压为U，电子最终打在光屏P上，关于电子的运动，则下列说法中正确的是(　　 )

A．滑动触头向右移动时，其他不变，则电子打在荧光屏上的位置上升

B．滑动触头向左移动时，其他不变，则电子打在荧光屏上的位置上升

C．电压U增大时，其他不变，则电子打在荧光屏上的速度大小不变

D．电压U增大时，其他不变，则电子从发出到打在荧光屏上的时间不变

9．如图所示，重10N的滑块在倾角为30°的斜面上，从a点由静止开始下滑，到b点接触到一个轻弹簧，滑块压缩弹簧到c点开始弹回，返回b点离开弹簧，最后又回到a点。已知ab=1m，bc=0.2m，那么下列说法中正确的是(　　　 )

A. 整个过程中滑块动能的最大值为6J

B. 整个过程中弹簧弹性势能的最大值为6J

C. 从c到b弹簧的弹力对滑块做功6J

D. 整个过程中弹簧、滑块与地球组成的系统机械能守恒

8．如图所示的电路中，电源的电动势E和内阻r恒定不变，滑片P在变阻器正中位置时，电灯L正常发光，现将滑片P移到右端，则(　　　 )

A．电压表的示数变大

B．电流表的示数变大

C．电灯L消耗的功率变小　　　　　

D．电阻R₁消耗的功率变小

7．如图所示，小物块位于半径为R的半球顶端，若小球的初速为v₀时，物块对球顶恰无压力，则以下说法正确的是(　　　 )

A．物块立即离开球面做平抛运动，不再沿圆弧下滑

B．v₀=　

C．物块落地点离球顶水平位移

D．物块落地速度方向和水平地面成45⁰角

6．如图所示匀强电场E的区域内，在O点处放置一点电荷+Q，a、b、c、d为以O点为圆心的圆周上的点，则下列关于a、b、c、d四点的说法中正确的是(　　 )

A．b、d两点的电场强度大小相等

B．a点的电场强度最大

C．a点的电势最高

D．c点的电势最高

5．如图所示，水平细线NP与斜拉细线OP把质量为m的小球维持在位置P，OP与竖直方向夹角为θ，这时斜拉细线中的张力为T_P，作用于小球的合力为F_P；若剪断NP，当小球摆到位置Q时，OQ与竖直方向夹角也为θ，细线中的张力为T_Q，作用于小球的合力为F_Q，则(　　　 )

A．T_P＝T_Q，F_P＝F_Q

B．T_P＝T_Q，F_PF_Q

C．T_PT_Q，F_P＝F_Q

D．T_PT_Q，F_PF_Q

4．如图，地球赤道上的山丘e，近地资源卫星p和同步通信卫星q均在赤道平面上绕地心做匀速圆周运动。设e、p、q的圆周运动速率分别为v₁、v₂、v₃，向心加速度分别为a₁、a₂、a₃，则(　　　 )

A．v₁>v₂>v₃　　　　　　　

　B．v₁<v₂<v₃　

C．a₁>a₂>a₃　　　　　　

D．a₁<a₃<a₂

3．在研究微型电动机的性能时，应用如图所示的实验电路，当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V，重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V，则这台电动机正常运转时输出功率为(　　　 )

A．32W　　　　　　　 B．44W

C．47W　　　　　　　 D．48W
