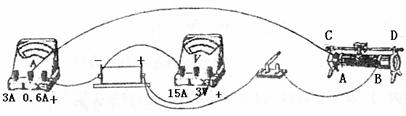

5．(17分)在测定一节干电池电动势和内阻的实验中，(1)某学生采用了下列实物连接，请指出该学生在接线中错误和不规范的做法.

①　　　　　　 　②　　　　　　　 ③　　　　　　 　

　 (2)另有一学生实物连接图正确，也能正确读数，但忙乱中在稿纸上记录了一些数据，如图所示，请你帮他把数据整理好，并按实际情况填好表格.

在所给的数据中，求出电源电动势E=　 　　　▲　　　 　V，内阻r=　　　 ▲　　　 　Ω

　 (3)如果学校配备的分组实验器材不足，你的实验桌上只有下列器材：待测直流电源1个(电动势未知，内阻约为几欧)，电阻箱1个，开关1个，电流表1个(表盘有刻度但无刻度值，量程符合要求)，另有导线若干，能否设计一个测定电源的电动势或内阻的实验，如果能画出电路图，写出能测量的上述物理量的表达式(要说明各物理量的意义).

4．(1)用电子射线管演示带电粒子的磁场中受洛仑兹力的实验装置如

　　 图所示，图中虚线是带电粒子的运动轨迹，那么A接直流高压

　　 电源的　　　　　 极，C为蹄形磁铁的　　　　　 极。

　 (2)“蹦极”是一项勇敢者的运动，如图所示，某人用弹性橡皮绳拴

　 　　　 住身体自高空P处自由下落，在空中感受失重的滋味，若此人质

量为50kg，橡皮绳长20m，人可看成质点，g取10m/s²，求：

此人从点P处由静止下落至橡皮绳刚伸直(无伸长)时，

　　　　　　　 ①人的动量为　　　　　　　 。

②若橡皮绳可相当一根劲度系数为100N/m的轻弹簧，

则此人从P处下落到　　　　 m时具有最大速度。

2．(15分)为了测量一个量程为3.0V的直流电压表的内电阻R_V(约几千欧)，可以采取如图所示的电路。

　 (1)可供选择的实验步骤有：

A．闭合开关S

B．将电阻箱R₀的阻值调到零

C．将电阻箱R₀的阻值调到最大

D．调节电阻箱R₀的阻值，使电压表指针指示在1.5V，记下此

时电阻箱R₀的阻值

E．调节变阻器R的滑片，使电压表指示3.0V

F．把变阻器R的滑片P滑到a端

G．把变阻器R的滑片P滑到b端

H．断开开关S

把必要的实验步骤选出来，并将各步骤的字母代号按合理的操作顺序排列在横线上　　　　　　　　　　　　 。

　 (2)若上述实验步骤D中，读出R₀的阻值为3600W，则电压表内阻R_V =　　　　　 W。

　 3．图1为某一热敏电阻(电阻值随温度的改

变而改变，且对温度很敏感)的I-U关系

曲线图。

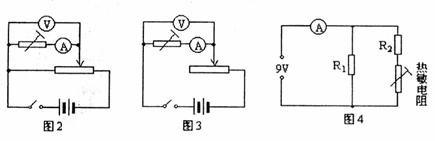

(1)为了通过测量得到图1所示I-U关系

　　 的完整曲线，在图2和图3两个电路中

　　 应选择的是图　　　　　 ；简要说明理

　　 由：　　　　　 。(电源电动势为9V，内阻不计，滑线变阻器的阻值为0-100Ω)。

　 (2)在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R₁=250Ω。由

热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为　　　　 V；电阻R₂的阻

　 值为　　　　 Ω。

1．(16分)某同学按如图所示电路进行实验，实验时该同学将

　　　 变阻器的触片移到不同位置时可以改变各电表的示数，而

　　　 且可以测定多组数据。设电压表和电流表都是理想的(即

　　　 可以将电压表内阻看作无限大，电流表内阻看作零)，两

　　　 次较准确的实验测量结果如下表所示：

　 (1)设电路发生故障，则在调节滑线变阻器时，可觉察到不同现象。

①若定值电阻R₂短路，调节变阻器触头，在不超过量程的前提下，观察到各电表示数如何变化？

________________________________________________________。

②若定值电阻R₂断路，调节变阻器触头，在不超过量程的前提下，观察到各电表示数如何变化？

________________________________________________________。

　 (2)电路中，分别为电源的电动势和内阻，，，为定值电阻，在这五个物理量中，凡能够通过上表实验结果确定其值的，请计算值的大小；

4．(20分)

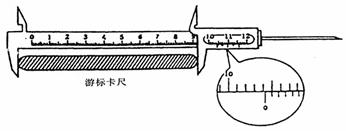

　 (1)(4分)有一游标卡尺，主尺最小分度是1mm，游标尺上有20个小的等分刻度。用它测量一工件的长度，如图所示。图示的读数是　　　　 mm。

　 (2)(6分)用接在f=50Hz交流低压电源上的打点计时器，测定小车做匀加速直线运动的加速度。在一次实验中，得到一条纸带(如图)。从比较清楚的点算起，每打5个点取一个计数点测得0与1两点间距离S₁=30mm，3与4两点间距离S₄=48mm，则小车在0与1两点间的平均速度为　　　　　 ，小车的加速度为　　　　　 。

　 (3)(10分)有一只伏特表，量程已知，内阻为R_V，另一电池(电动势未知，但不超过伏特表量程，内阻可忽略不计)。请用这只伏特表和电池，再用一个电键和一些连接导线，设计测量某一高值电阻R_X的实验方法(已知R_X的阻值与R_V相差不大)。

　　　 　　 ①画出实验电路图。

　　　 　　 ②简要写出测量步骤和需要记录的数据，导出高值电阻R_X的计算式。

　 5．(17分)

　 (1)图6为某一热敏电阻(电阻值随温度的改变而改

变，且对温度很敏感)的I-U特性曲线。

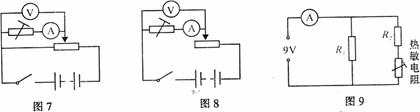

①为了通过测量得到图6所示I-U特性曲线，

在图7、图8两个电路中应选择的是图　　 ；

简要说明理由：　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　 。

　 (电源电动势为9V，内阻不计，滑动变阻器的阻值为0-100Ω)

　　　　　 ②在图9电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R₁=250Ω。由热敏电阻的I-U特性曲线可知，热敏电阻两端的电压为　　　　 V；电阻R₂的阻值为　　　　 Ω。

　 　　　　　　　 ③举出一个可以应用热敏电阻的例子：　　　　　　　　　　　　　　　　　　 。

　 (2)在实验室中用螺旋测微器测量金属丝的直径，螺旋测微

器的读数部分如图10所示，由图可知，金属丝的直径

3．为测量叠层电池“6F22”(电动势约9V，正常使用时的放电电流约是一号电池的)

　　　 的电动势和内电阻，给出的器材有：

　　　 电压表(内阻很大，有5V、15V两个量程)

　　　 电流表(内阻不计，有0.1A、0.6A两个量程)

　　　 滑线变阻器R₁(阻值范围0-20Ω)

　　　 滑线变阻器R₂(阻值范围0-1500Ω)

　 (1)测量时，电压表应选用　　　　　　　

　　　　 的量程，电流表应选用　　　　　　　

的量程，滑线变阻器应选用　　　　　

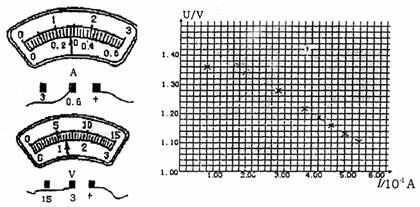

　 (2)图中的6个点表示实验中测得6组电流I和电压U的值，试根据此图求E及的值。

求出的电动势E=　　　 ；内电阻=　　　　　　　　 .(保留3位有效数学)

2．(15分)(1)下图中游标卡尺的读数是　　　　 ，螺旋测微器的读数是　　　　　 。

(2)现有一电阻箱，一个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度线值，要求设计一个能测定某电源内阻的实验方案。(已知电流表内阻很小，电流表量程符合要求，电源内阻约为几欧)

　　　 要求：①在下边方框中画出实验电路图

　　　 ②简要写出完成接线后的实验步骤

　 ③写出用测得的量计算电源内阻的表达式r=　　　　　　 。

1．(20分)(1)做匀加速直线运动的小车，牵引一条通过打点计时器的纸带，交流电频率是50Hz，由纸带上打出的某一点开始，每5个计时间隔剪下一段纸带，按如图所示，使每一条纸带下端与x轴重合，左边与y轴平行，将纸带贴在直角坐标系中。

　 　　 ①在第一个0.1s内中间时刻的速度是　　　　 　m/s;

②小车的加速度为　　　　 　m/s²。

(2)在“用电流表和电压表测定电池的电动势和内

电阻”的实验中，某一次测量的电压表和电流表的

示数如图所示，则这次测量的电压值是　　　　　

　　　　 　；电流值是　　　 　。在给定的U-I图

象中已经根据测量结果描出8个点，请作出电池的

U-I图象。根据作出的U-I图象得出电池的

电动势是　　　　 　V，内电阻是　　　　 　Ω

5．(13分)一般情况下，导体的电阻会随着温度的改变而改变. 某同学研究了一白炽灯两

　　　 端的电压与电流的关系，得出如下一组数据：

　 　　 在图甲的方格纸中画出了电流和电压的关系图线.

　 请回答下列问题:

　 (1)实验过程中用到了下列器材：直流电源、滑动

变阻器(最大值为30)、电压表(内阻约

10⁴)、电流表(内阻约0.01)，以及开关一

只，导线苦干.请按实验要求：①在图乙中画出电

路图 ②在图丙中给实物连线。

　 (2)从图线和实验数据均可看出，当该灯泡两端的电

压大于3.2V时，灯泡的阻值会发生明显的改变.通常我们把小于3.2V的图线区域叫做线性区域，大于3.2V的图线区域叫做非线性区域，当该灯泡正常发光时，其电压值是在线性区域，还是在非线性区域？为什么？

4．(10分)

(1)图中螺旋测微器的读数是______ mm．

(2)某研究性学习小组利用图甲所示电路测量某电池的　 电动势E和内电阻r．由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R₀．闭合开关K，调整电阻箱的阻值，读出电压表相应的示数，得到了如下数据(R和U分别表示电阻箱读数和电压表读数)：

　　　　 为了比较准确地得出实验结论，该小组的同 学准备用图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是____________ ．计算出与各组数据对应的该物理量并填在表格中，在图乙所示的图象中作图，利用图象得到 E =_______V，r = _______Ω．
