请在答题纸的相应位置作答。

23．在“测定铜块的密度”实验中，用天平测量铜块的质量时，先要调节　 (1)　 使天平平衡，然后将铜块放置在天平的　 (2)　 盘中(选填“左”或“右”)。“探究物质质量与体积关系”实验和“测定铜块的密度”实验相比较，实验目的　 (3)　 (选填“相同”或“不同”)，需要测量的物理量　 (4)　 (选填“相同”或“不同”)。

22．在图11所示的电路中，电源电压保持不变，电阻R₁为60欧，滑动变阻器R₂上标有“100Ω　 3A”字样。当电键S闭合时，电流表A₁的示数为0.2安。求：

①电源电压。

②电阻R₁消耗的功率。

③移动滑动变阻器R₂的滑片P，使电流表A₂指针偏离

零刻度线的角度恰好为电流表A₁指针偏离零刻度线角度的

两倍，求此时变阻器连入电路的电阻。

21．如图10(a)、(b)所示，大小为29.4牛的力F沿竖直方向分别作用在同一实心正方体A的中央。正方体A的质量为2千克，边长为0.1米。在图10(a)中，水平支撑面为地面；在图10(b)中，水平支撑面为天花板。求：

①正方体A对地面的压强。

②正方体A对天花板的压强。

20．2009年12月，沪东中华造船有限公司自主建造的“大鹏星”号液化天然气船正式建成。“大鹏星”号是目前世界上最大的液化天然气船，最多可装载1.5×10⁵米³的液化天然气，相当于上海全市居民1个月的天然气使用量。求：“大鹏星”号满载时，所装液化天然气的质量。(液化天然气密度为0.45×10³千克/米³)

请将计算过程和答案写入答题纸的相应位置。

19．体积为5×10^-4米3的金属球浸没在水中。求：金属球受到的浮力F_浮。

18．火车车厢里有两间厕所，只有当两间厕所的门都关上时(门的插销相当于一个电键)，“厕所有人”指示牌内的小灯才会发光，提醒乘客。根据上述要求，连接图9中的各元件符号。

请在答题纸规定的位置上作答，作图题必须使用2B铅笔。

17．在图8所示电路的〇里填上适当的电表符号，使之成为正确的电路。

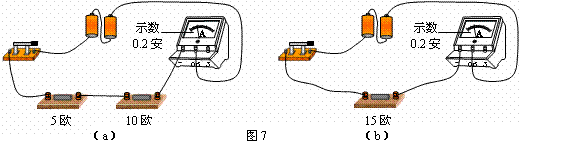

16. 小王同学做“探究串联电路的特点”实验，他利用两节干电池作为电源，在电路中分别接入5欧、10欧、15欧的电阻进行实验，其研究过程如图7(a)、(b)所示。

①请仔细观察和比较图中的装置、操作和电流表的示数，然后归纳得出初步结论。比较图7(a)和(b)两图可知：　 　　　　　　　　　　　　(23)　 　　　　　　　　　　　。

②小王同学在探究过程中运用了一种常用的科学研究方法，请再举一个运用此方法的例子： 　　　　　　　　　　　　　　　　　(24)　　　　　　　　　　　　　　　　　 　。

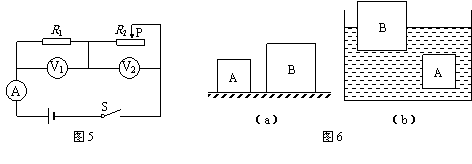

15．如图6(a)所示，将质量相等的两个实心正方体A和B放在水平地面上，它们对水平地面的压强p_A　 (20)　 p_B；当它们在水中分别静止于图6(b)所示的位置时，受到水的浮力F_A　 (21)　 F_B，下表面受到水的压强p_A　 (22)　 p_B。(均选填“大于”、“等于”或“小于”)

14．在图5所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将　 (18)　 (选填“变大”、“不变”或“变小”)，电压表V₁示数与电阻R₁阻值的比值　 (19)　 电压表V₂示数与电阻R₂连入电路阻值的比值(选填“大于”、“等于”或“小于”)。
