18.(原创)在做“描绘小灯泡的伏安特性曲线”的实验中，采用的仪器有：电源E(电动势6 V，内阻不计)；额定电压4.0 V的小灯泡L；电流表A(量程0.6 A，内阻约2Ω)；电压表V(量程5 V，内阻约15 kΩ)；滑动变阻器R(最大阻值15Ω)；开关S，导线若干。实验中要求加在小灯泡上的电压从零到小灯泡的额定电压连续可调。

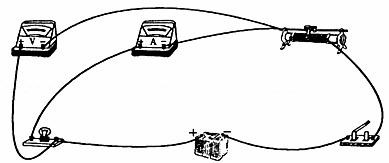

I．在做实验时，连成的实物电路图如下：

请你指出上述实验电路图中的错误之处：

①　　　　　　　　　　　　　　　　　　　　　　　　　　　

②　　　　　　　　　　　　　　　　　　　　　　　　　　　

Ⅱ．请你在虚线方框中画出实验所用的正确电路原理图。

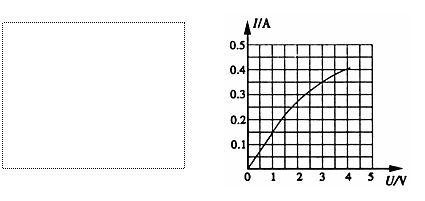

Ⅲ．如图所示为某同学根据正确的实验电路图所测的几组数据画出的I-U图象。图象是一条曲线而不是直线的原因是　　　 　　　　　　①　　　　　　　　　　　　 　；从图象中可求得小灯泡正常发光时的电阻是　　　　　 ②　　　　　 　Ω。

17．如图所示A、B、C为黑箱上的三个接点，已知任意两个接点间最多接两个元件，可能的元件有电池、电阻和二极管。用多用电表判断黑箱内有无电池，操作方法是：用多用电表的______________挡检测，确定黑箱内没有电池。用多用电表的欧姆挡测量各接点的电阻，其结果：黑表笔接B点、红表笔接C点时阻值很小，反接时阻值很大；A、B间正、反接时阻值均为R；黑表笔接A点、红表笔接C点时阻值比AB间阻值R略大。反接时阻值很大。请在图中画出黑箱内一种可能的电路。

16．如图一所示，固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中，金属杆ab与金属框架接触良好.在两根导轨的端点d、e之间连接一电阻，其他部分电阻忽略不计.现用一水平向右的外力F作用在金属杆ab上，使金属杆由静止开始向右在框架上滑动，运动中杆ab始终垂直于框架.图二为一段时间内金属杆受到的安培力f随时间t的变化关系，则图三中可以表示外力F随时间t变化关系的图象是

河北衡水中学2009-2010学年度第一学期期末考试

高二物理试卷

卷Ⅱ(非选择题 共56分)

15、如图所示，在第二象限内有水平向右的匀强电场，电场强度为E，在第一、第四象限内分别存在如图所示的匀强磁场，磁感应强度大小相等. 有一个带电粒子以初速度v₀垂直x轴，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，再经过一段时间又恰好垂直于x轴进入下面的磁场.已知OP之间的距离为d，则带电粒子

A．在电场中运动的时间为

B．在磁场中做圆周运动的半径为

C．自进入磁场至第二次经过x轴所用时间为

D．自进入电场至在磁场中第二次经过x轴的时间为

14．如图所示，MN、PQ是与水平面成θ角的两条平行光滑且足够长的金属导轨，其电阻忽略不计。空间存在着垂直于轨道平面向上的匀强磁场，磁感应强度大小为B。导体棒ab、cd垂直于导轨放置，且与轨道接触良好，每根导体棒的质量均为m，电阻均为r，轨道宽度为L。与导轨平行的绝缘细线一端固定，另一端与ab棒中点连接，细线承受的最大拉力T_m=2mgsinθ。今将cd棒由静止释放，则细线被拉断时，cd棒的　　　　　　

　　 A．速度大小是　　　　　　

　　 B．速度大小是

　　 C．加速度大小是　　　　　　

　　 D．加速度大小是0

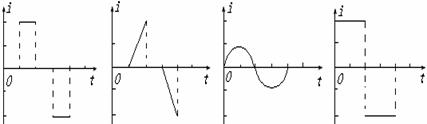

13．如图虚线上方空间有匀强磁场，扇形导线框绕垂直于框面的轴O以角速度ω匀速转动，线框中感应电流方向以逆时针为正，则能正确表明线框转动一周感应电流变化情况的是

A　　　　　　　 B　　　　　　　 C　　　　　　　　 D

12、环形对撞机是研究高能粒子的重要装置。带电粒子在电压为U的电场中加速后注入对撞机的高真空圆环形状的空腔内，在匀强磁场中，做半径恒定的圆周运动带电粒子，且局限在圆环空腔内运动，粒子碰撞时发生核反应。关于带电粒子的比荷，加速电压U和磁感应强度B以及粒子运动的周期T的关系，下列说法中正确的是

①对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越大

②对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越小

③对于给定的带电粒子，加速电压U越大，粒子运动的周期T越小

④对于给定的带电粒子，不管加速电压U多大，粒子运动的周期T都不变

A．①③　　　　 B．②③　　　　 C．①④　　　　　 D．②④

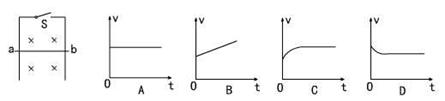

11.如图所示，两竖直放置的平行光滑导轨处于垂直于导轨平面的匀强磁场中，金属杆ab可沿导轨滑动，原先S断开，让ab杆由静止下滑，一段时间后闭合S，则从S闭合开始记时，ab杆的运动速度v随时间t的关系图可能是下图中的哪个？　　　　　

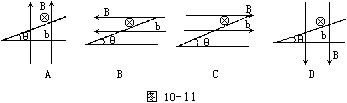

10、质量为m的通电导体棒ab置于倾角为θ的导轨上，如图10-10所示。已知导体与导轨间的动摩擦因数为μ，在图10-11所加各种磁场中，导体均静止，则导体与导轨间摩擦力为零的可能情况是：

9．图中EF、GH为平行的金属导轨，其电阻可以忽略不计，R为电阻器，　 C为电容器，AB为可在EF和GH上滑动的导体横杆。有均匀磁场垂直于导轨平面。若用I₁和I₂分别表示图中该处导线中的电流，则当横杆AB

A.匀速滑动时，I₁=0，I₂=0　　　 B.匀速滑动时，I₁≠0，I₂≠0

C.加速滑动时，I₁=0，I₂=0　　　 D.加速滑动时，I₁≠0，I₂≠0
