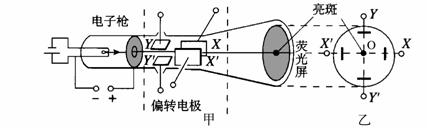

20．示波器是一种电子仪器，用它来观察电信号随时间变化的情况。示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图。在偏转电极XX ’、YY ’上都不加电压时，电子束将打在荧光屏的中心点。下列有关运用偏转电场实现对电子束的控制的方法　

①让亮斑沿OY向上移动，在偏转电极YY ’加电压，且Y’比Y电势高

②让亮斑移到荧光屏的左上方，在偏转电极XX ’、YY ’ 加电压，且X比X ’ 电势高、Y比Y’电势高

③让荧光屏上出现一条水平亮线，只在偏转电极XX ’上加特定的周期性变化的电压(扫描电压)

④让荧光屏上出现正弦曲线，在偏转电极XX ’上加适当频率的扫描电压、在偏转电极YY ’ 上加按正弦规律变化的电压

以上说法中正确的是

A．①②　　　　 　　

B．②③

C．②④

　 D．③④

19．一列沿x轴方向传播的简谐横波，t＝0时刻的波形如图中实线所示，t＝0..2 s时刻的波形为图中虚线所示，则

A．波的传播方向一定向右

B．波的周期可能为s

C．波的频率可能为Hz

D．波的传播速度可能为20 m/s

18． 传感器是把非电学物理量(如位移、压力、流量、声强等)转换成电学量的一种元件。如图所示为一种电容传感器，电路可将声音信号转化为电信号。电路中a、b构成一个电容器，b是固定不动的金属板，a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜。若声源S发出频率恒定的声波使a振动,则a在振动过程中

A. a、b板之间的电场强度不变

B. a、b板所带的电荷量不变

C.电路中始终有方向不变的电流

D.向右位移最大时，电容器的电容量最大

17．一位高三学生以恒定的速率从学校教学楼的一层上到四层，该同学上楼过程中克服自身重力做的功最接近

A．60J　　　　　　　　　　　　 B．6.0×10²J

C．6.0×10³J 　　　　　　　　　D．6.0×10⁴J

16．如图所示,a、b、c是在地球大气层外圆形轨道上运行的三颗人造卫星，下列说法中正确的是

A．b、c的线速度大小相等，且大于a的线速度

B．b、c的向心加速度大小相等，且小于a的向心加速度

C．b、c运行的周期相同，且小于a的运动周期

D．由于某种原因，a的轨道半径缓慢减小，则a的线速度将变小

15．下列关于热现象和热学规律的说法正确的是

A. 根据热力学第二定律可知，热量可以从低温物体传到高温物体而不引起其它变化

B. 用活塞压缩气缸里的气体，对气体做功2.0×10⁵J, 同时气体的内能增加了1.5×10⁵J，则气体从外界　

　 吸收热量为0.5×10⁵J

C. 物体的温度为0°C时，物体分子的平均动能为零

D. 从微观角度看，一定质量的气体，保持温度不变，压强随体积增大而减小的原因是单位体积内的分子数减小

14．如图所示，两束单色光a、b自空气射向玻璃，经折射后形成复合光束c,则下列说法正确的是

A.a光光子的能量比b光光子的能量大

B.在玻璃中，a光的光速小于b光的光速

C.从玻璃射向空气时，a光的临界角大于b光的临界角

D.经同一双缝干涉装置得到干涉条纹，a光条纹宽度小于b光条纹宽度

13．下列说法中正确的是

A.太阳辐射的能量主要来自太阳内部的热核反应

B.玻尔氢原子理论是依据天然放射现象分析得出的

C.只要有核反应发生，就一定会释放出核能

D.按照玻尔理论，氢原子核外电子从半径较小的轨道跃迁到半径较大的轨道时，电子的动能减小，电势能增大，原子的总能量不变

2008.4

24. (18分)如图所示，一对平行金属板水平放置，板间距离为d，板间有磁感应强度为B的垂直于纸面向里的匀强磁场，将金属板接入如图所示的电路，已知电源的内电阻为r，滑动变阻器的总电阻为R，现将开关K闭合，并将滑动触头P调节至距离电阻R的右端为其总长度的1/4时，让一个质量为m、电量为q宏观带电粒子从两板间的正中央以某一初速度水平飞入场区，发现其恰好能够做匀速圆周运动。

(1)试判断该粒子的电性，求电源的电动势；

(2)若将滑动触头P调到电阻R的正中间位置时，该粒子仍以同样的状态入射，发现其沿水平方向的直线从板间飞出，求该粒子进入场区时的初速度；

(3)若将滑块触头P调到最左边，该粒子仍以同样的状态入射，发现其恰好从金属板的边缘飞出，求粒子飞出时的动能。

北京市宣武区2007-2008学年度第二学期第二次质量检测
