9．如图所示，P、Q为相距较近的一对平行金属板，间距为2d。一束相同的带电粒子，以初速V₀从P、Q正中左端的O点射入，V₀的方向与两板平行(不计粒子的重力及粒子间的相互作用力)。如果在P、Q 间加上方向竖直向上、大小为E的匀强电场，则粒子束恰好从P板右端的a点射出；如果在P、Q间加上方向垂直纸面向外、大小为B的匀强磁场，则粒子束将恰好从Q板右端的b点射出。如果同时加上上述的电场和磁场，则

　 A．粒子束将沿直线OO’运动

　 B．粒子束将沿曲线运动，射出点位于O’点上方

　 C．粒子束将沿曲线运动，射出点位于O’点下方

D．粒子束可能沿曲线运动，但射出点一定位于O’点

8．如图所示，在x轴的原点放一点光源S，距点光源为a处入一不透光的边长为a的正方形物块，若在x轴上方距x轴为2a处放一平行于x轴且面向物块的长平面镜，则在x轴上正方体的右边有部分区域被镜面反射来的光照亮。当点光源沿x轴向右移动的距离为多少时，正方体右侧x轴上被光照亮部分将消失(　　 )

　　　 A．a　　　　　　 B．a/3　　　　　 C．3a/4　　　　 D．a/2

7．在竖直面内的虚线上方式一匀强磁场B，从虚线下方竖直上抛一正方形线圈，线圈越过虚线进入磁场，最后又落回到原处，运动过程中线圈平面保持在竖直面内，不计空气阻力，则(　 )

A．上升过程克服磁场力作的功大于下降过程克服磁场力作的功

B． 上升过程克服磁场力作的功等于于下降过程克服磁场力作的功

C． 上升过程中克服重力作功的平均功率等于下降过程中重力作功的平均功率

D．上升过程中克服重力作功的平均功率小于下降过程中重力作功的平均功率

6．某同学爬到某座山山顶，为估算山顶的海拔高度，他用单摆测出其周期为T，然后他把此单摆拿到海平面处测得其周期为T₀，他查表得知地球的半径为R，根据以上数据估算出山顶到海平面的高度差为 (　 )

A．　　　　　　　　　 B．

C．　　　　　　　　　 D．

5．在均匀介质中，各质点的平衡位置在同一直线上，相邻两质点的距离均为S，如图甲所示．振动从质点1开始向右传播，质点l开始运动时的速度方向向上．经过时间t，前13个质点第一次形成如图乙所示的波形．关于这列波的周期和波速，下列说法中正确的是

A．这列波的周期　　　 B．这列波的周期

C．这列波的传播速度　　 D．这列波的传播速度

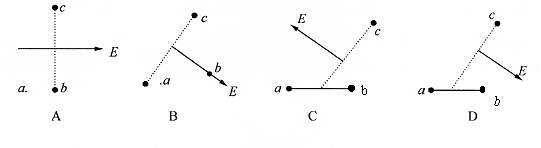

4．如图所示，a、b、c是匀强电场中三个点，各点电势依次为10 V、2 V、6 V；三点在同一平面上．下列各图中，电场强度的方向表示可能对的是　　　　　　　 (　　 )

3．在正负电子对撞机中，一个电子和一个正电子对撞发生湮灭而转化为一对能量相同的光子．设正、负电子的静止质量在对撞前均为m，对撞前的动能均为E．光在真空中的传播速度为c、普朗克常量为h，则转化成的光子在真空中的波长等于 (　　 )

A．hc/(E+mc²)　　　　　　　　　　　 B．hc/2(E+mc²)

C．hc/mc²　　　　　　　　　　　　　　　 D．hc/2mc²

2．用a、b两束单色光分别照射同一双缝干涉装置，在距双缝恒定距离的屏上得到图示的干涉图样，其中图(甲)是a光照射时形成的，图(乙)是b光照射时形成的。则关于a、b两束单色光，下述说法中正确的是(　 )

A.　 a光光子的能量较大

B.　　　 水中a光传播的速度较大

C.　　　 若用a光照射某金属时不能打出光电子，则用b光照射该金属时肯定打不出光电子

D.　　 若a光是氢原子的核外电子从第四轨道向第二轨道跃迁时产生的，则b光可能是氢原子的核外电子从第三轨道向第二轨道跃迁时产生的

1．下列说法中错误的是(　)

　A．分子数和温度相同的物体不一定有相同的内能

　B．气体的压强是由大量气体分子对容器壁的频繁碰撞产生的

　C．热力学温度每一度的大小跟摄氏温度每一度的大小相同

　D．内能与机械能的互相转化是等值可逆的

24．(20分)如图所示，固定于水平桌面上足够长的两光滑平行导轨PQ、MN，PQ、MN的电阻不计，间距为d=0.5m。P、M两端接有一只理想电压表，整个装置处于竖直向下的磁感应强度B₀=0.2T的匀强磁场中。电阻均为r=0.1Ω，质量分别为m₁=300g和m₂=500g的两金属棒L₁、L₂互相平行且垂直放置在导轨上。现固定棒L₁，使棒L₂在水平恒力F=0.8N的作用下由静止开始做加速运动。求：

(1)当电压表读数为U=0.2V时，棒L₂的加速度大小；

(2)棒L₂能达到的最大速度v_m；

(3)若在棒L₂达到v_m时撤去外力F，并同时释放棒L₁，求棒L₂达到稳定时的速度值；

(4)若固定棒L₁，当棒L₂的速度为v，且离开棒L₁距离为s的同时，撤去恒力F，为保持棒L₂做匀速运动，可以采用将磁感应强度B从原值(B₀=0.2T)逐渐减小的方法，则磁感应强度B应怎样随时间t变化(即推导出磁感应强度B与时间t的关系式)。
