13．如图所示，光滑导轨MN水平放置，两根导体棒平行放于导轨上，导体棒与导轨接触良好，形成一个闭合回路，当一条形磁铁从上方下落(未达导轨平面)的过程中，如果N极向下时，两棒靠近，各棒对导轨的压力大于重力，那么当S极向下时，下列分析正确的是

A．P、Q将互相靠拢

B．P、Q将互相远离

C．P、Q对导轨的压力将大于各自重力

D．P、Q对导轨的压力将小于各自重力

12．如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻(光照时电阻会变小)，当光线由A射向B时，下列说法中正确的是

A．光路上没有物品时，光敏电阻阻值较小，电压表读数较大

B．光路上没有物品时，光敏电阻阻值较大，电压表读数较大

C．光路上有物品时，光敏电阻的阻值较大，电压表读数较大

D．光路上有物品时，光敏电阻的阻值较小，电压表读数较小

11．下列有关光学的说法中正确的是

　 A．光导纤维是利用光的全反射原理

　 B．增透膜是利用光的干涉原理

　 C．波长越短越容易发生明显衍射

　 D．光的偏振现象说明光是一种横波

10．一正弦交流电的电压随时间变化的规律如图所示。由图可知

A．该交流电的电压瞬时值的表达式为

　 B．该交流电的频率为50 Hz

　 C．该交流电的电压的有效值为100

D．若将该交流电压加在阻值的电阻两端，则电阻消耗的功率为50 W

9．如图所示，一细束白光通过玻璃三棱镜折射后分为各种单色光，取其中a、b，c三种色光，下列说法正确的是

A．a、b、c三色光在玻璃三棱镜中传播速度依次越来越小

B．a光的折射率最大

C．若分别让a、b、c三色光通过一双缝装置，则a光形成的干涉条

纹的间距最大。

D．若让a、b、c三色光以同一入射角，从介质中沿某方向射入空气，b光恰能发生全反射，则c光也一定能发生全反射

8．在坐标原点的波源产生一列沿x轴正方向传播的简谐横波，波速，已知时，波刚好传播到x=40m处，如图所示。在x=400m处有一接收器(图中未画出)，则下列说法正确的是

A．波源开始振动时方向沿y轴正方向

B．接收器在时才能接收到此波

C．从t=0开始经的质点运动的路程为0．8m

D．若波源向x轴正方向运动，接收器收到波的频率可能为9Hz

7．在光滑的水平面上有一弹簧振子，弹簧的劲度系数为k，振子质量为M，振幅为A，振子的最大速度为。如图所示，当振子运动到最大位移时刻把质量为m的物体轻放其上，此后两个物体始终保持相对静止。下列说法中正确的是

A．振子再次回到平衡位置时的速度仍然为

B．m在平衡位置时受到的摩擦力最大

C．m在最大位移处时受到的摩擦力最大

D．弹簧振子的振幅将减小

6．光滑曲面与竖直平面的交线是抛物线，如图所示。抛物线的方程是，下半部处在一个水平方向的匀强磁场中，磁场的上边界是y=a的直线(图中虚线所示)。一个小金属环从抛物线上y=b(b>a)处以速度v沿抛物线下滑。假设抛物线足够长，则金属环沿抛物线下滑后整个过程中产生的焦耳热总量是

　 A．

　 B．

　 C．

　 D．

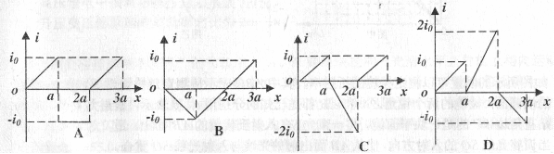

5．如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强

　 度的大小均为B，磁场区域宽度均为a，一正三角形(中垂

　 线长为a)导线框ABC从图示位置沿方向匀速穿过两

　 磁场区域，以逆时针方向为电流的正方向，关于感应电流

　 与线框AB边移动距离x的关系，下列图像正确的是

4．如图所示的电路中，电源电动势为E，内阻r不能忽略．和是两个定值电阻，L是一个自感系数较大直流电阻不计的线圈．开关S原来是断开的．从开关S闭合到电路中电流达到稳定的时间内，通过的电流和通过的电流的变化情况是

A．始终保持不变

B．开始很小而后逐渐变大

C．开始很小而后逐渐变大

D．开始较大而后逐渐变小
